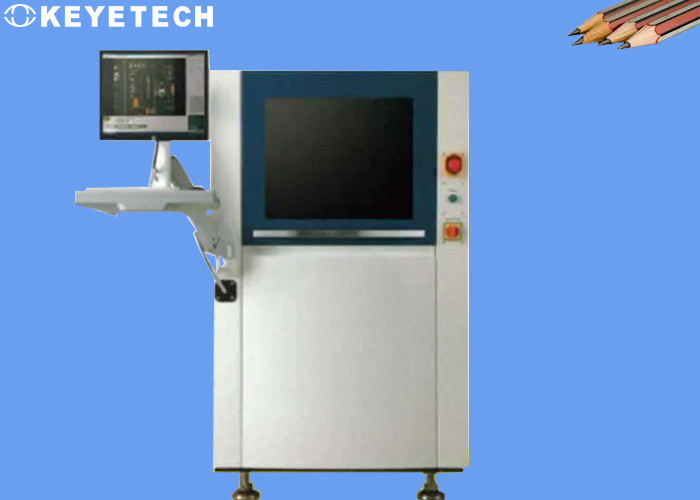

Van het de Machineproduct van de potloodkwaliteitscontrole de Inspectiesystemen 500pcs/Min

Materiaaleigenschappen:

Inspectieprincipe

Het moderne proces van de potloodverwerking moet planer gebruiken om de potloodraad te schaven aan een geschikte dikte en een groefraad met een kerngroef te hebben die de diameter van de loodkern aanpast, en lijmt dan de loodkern en de potloodraad. Het gevoel van het gebruiken van een potlood heeft een om met het potloodlichaam te doen. Omdat er vele verschillende verwerkingsprocédés van potloodlichaam zijn, is de verschijning van het potloodlichaam ook verschillend.

Het van het de verschijningstekort van het potloodlichaam de opsporingsmateriaal door KEYE TECHNOLOGIE wordt ontworpen heeft een volledige waaier van inspecties op de verschijning van het potloodlichaam dat uitgevoerd. Hoofdzakelijk voor de verschijningstekorten van het penlichaam. zoals scherpe, ruwe besnoeiingsoppervlakte, bramen, misvorming, schade, krassen, smudges, breuken, inkepingen, barsten, deuken, scherpe randen en andere tekorten.

Inspectiedetails

Ons ontwerpplan gebruikt een reeks hoog-pixel industriële camera's en krachtige stroboscopische lichtbronnen om een volledige waaier van visuele inspecties voor de verschijningstekorten van potloodlichaam uit te voeren. De inspectiesnelheid is 300~500 stukken/min. Het materiaal kan 7*24-uren bereiken. Het stelt continu in werking, en de ongeschikte producten kunnen automatisch online worden verworpen.

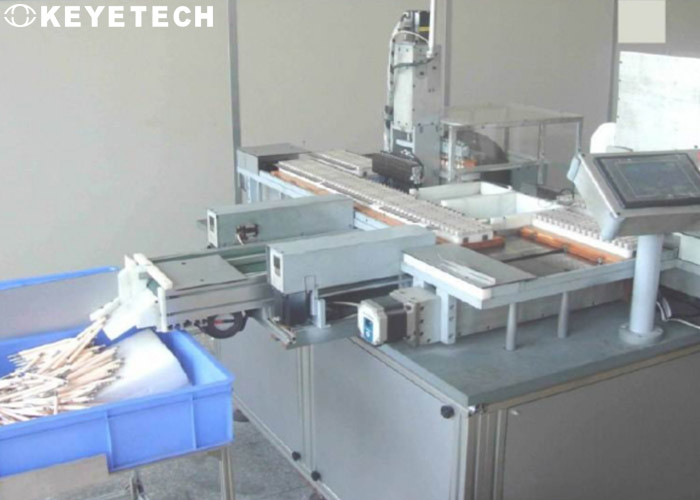

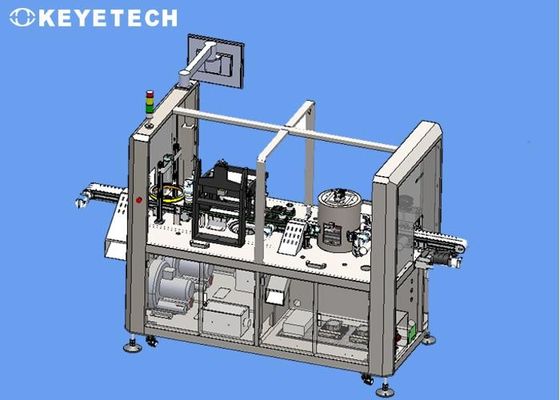

De gehele reeks van inspectiemateriaal omvat mechanische gedeelten, visuele elektronische hardware, en de software van het inspectiesysteem. De ingang en de uitgang van de inspectiemachine kunnen met het automatiseringsmechanisme (zie de ontwerptekeningen voor details) worden geïntegreerd, en kunnen met stroomopwaarts en stroomafwaarts productiemateriaal volgens de specifieke productiebehoeften van klanten worden verbonden.

Basisprincipes van de Inspectie van het Potloodlichaam

Na zich het bewegen aan de aangewezen post, wordt het potloodlichaam gehouden door het het vastklemmen mechanisme, en het wordt gecontroleerd door de servomotor om voor een volledige cirkel te roteren. Tegelijkertijd, er een lichtbron aan de kant, en de de camera capturesbeelden van het lijnaftasten tegelijkertijd zijn om high-resolution aftasten van verschillende kanten te verkrijgen. De inspectiesoftware vergelijkt dit beeld met het standaardmonsterbeeld en ontdekt de overeenkomstige tekorten.

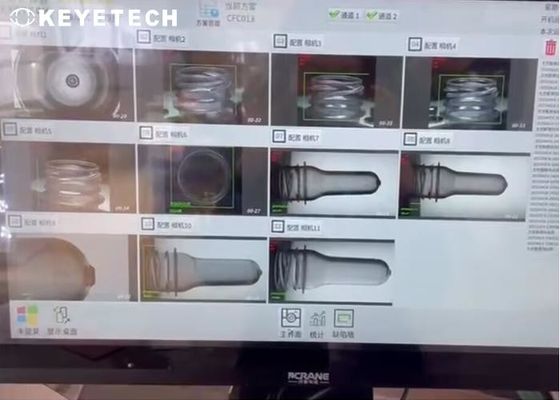

5, beeld In real time

Zaagtand, ruwe besnoeiingsoppervlakte, bramen
