3D HMI-het Materiaalmachine van de Oppervlakteinspectie voor Roomijs Plastic Kop 300pcs/Min

De opsporingsprestaties zijn als volgt:

Inspectieprincipe

Worden de roomijs plastic koppen over het algemeen gebruikt in drankwinkels, hete en koude drankenwinkels, de winkels van de melkthee, hotels, restaurants en koffiewinkels, die consumenten van een verscheidenheid van roomijskoppen voorzien. Het roomijs is populair, en de verpakking van roomijs heeft meer aandacht van consumenten aangetrokken. De verpakking van roomijs is niet alleen mooi en aantrekkelijk aan gebruikers, maar ook een intuïtieve manifestatie van productkwaliteit. In het productieproces om te verpakken, wegens de invloed van het productiemateriaal en het productieproces, de oppervlakte van de kop hebben=zal= variërende graden tekorten, zoals zwarte vlekken, olievlekken, gele vlekken (verschillende kleuren), buitenlandse voorwerpen enz. Wegens de verschillende grootte van koppen, is de handopsporingssnelheid vrij langzaam. In dit geval, kunnen het ontwerp en de productie van de intelligente opsporing van de beeldverwerking door Keye Tech handarbeid goed vervangen en de opsporingssnelheid verbeteren.

Overzicht van het opsporingssysteem

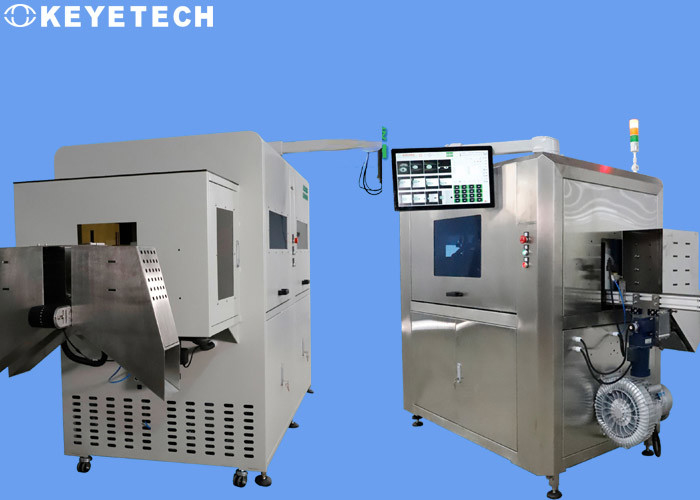

Het algemene materiaal omvat een lift, een het eindigen machine en een visueel opsporingsmateriaal. De normale vervoerende opsporingssnelheid is 300 stukken per minuut. Het opsporingsmateriaal is uitgerust met 8 reeksen systemen van de hoog-pixel industriële camera om een volledige waaier van tekortopsporing op de verschijning van de plastic kop te leiden. Het kan onafhankelijk op de plaats van de klant worden geschikt, en kan met productielijnmateriaal zoals stofverwijdering en desinfectie volgens de specifieke productiebehoeften van de plaats van de klant worden uitgerust.

Nadat het systeem wordt bemonsterd, wordt de software van de beeldverwerking vergeleken met het gestandaardiseerde model om de kenmerken van de producten te analyseren, en dan worden het goed en de slechte producten beoordeeld, en de producten met gebreken worden automatisch online geëlimineerd. Nadat het afgewerkte product wordt ontdekt, wordt de tellende en binning functie gerealiseerd, en de tellende nauwkeurigheid is N~ (N+ 10) binnen de waaier. De software zal de norm van de steekproefvergelijking openen, en de exploitant ter plaatse van de klant kan de vergelijkingsnauwkeurigheid controleren en de nauwkeurigheidsnorm selecteren het meest geschikt voor hun eigen productievoorwaarden, daardoor controlerend het tekorttarief, met de kenmerken van snelle en nauwkeurige opsporing, eenvoudige en gemakkelijk te gebruiken verrichting.

Het ontdekken van inhoud

1. In antwoord op de vraag naar plastic koppen dit keer, is het het ontwerpplan van ons bedrijf als volgt:

- Ons bedrijf ontwerpt en vormt 8 reeksen industriële systemen van de camerainspectie om tekorten in de kopmond, kop te ontdekken outsole, vormt binnenbodem, de omtrek van het koplichaam, koprand en andere gebieden tot een kom.

- In dit plan gebruikt ons bedrijf een lift en een speciale het eindigen machine voor het materiële het eindigen mechanisme. wegens de bijzondere situatie van de kop, kan de watervaltype kop het eindigen machine niet worden gebruikt. Nadat de steekproef ontdekt, kan de dalende dienbladtype kop het eindigen machine ook onder het gebouw worden gebruikt van het verzekeren van de kwaliteit. Bereik hoge snelheidsverrichting.

 Het schematische diagram van de post van de camerainstallatie is als volgt:

Het het ontdekken materiaal moet regelmatig (zoals transportband het schoonmaken, camera het schoonmaken, enz.) tijdens gebruik worden gehandhaafd en worden schoongemaakt. Het het ontdekken materiaal zelf zal geen secundaire verontreinigingsbronnen (zoals puin, fijn schuim, enz.) aan de ontdekte steekproeven veroorzaken.

Systeemsamenstelling

1. Mechanisch gedeelte

Het transmissiedeel is de kerncomponent van het systeem, dat al transmissieapparaten en de elektronische hardware draagt.

2. Elektronisch hardwaredeel

Het elektronische hardwaredeel omvat industriële camera's, industriële lenzen, lichtbronnen, trekkers, solenoïdekleppen (weigeringsafval), dozen van de systeem de elektrocontrole (verantwoordelijk voor elektro en logische controle), drie-kleur waarschuwingslichten, en 17 duimtouche screnen.
