Plastic de Inspectiesysteem van Koffiedeksels met de Hoge Industriële Camera van Piexl

Voorwerp van de inspectie

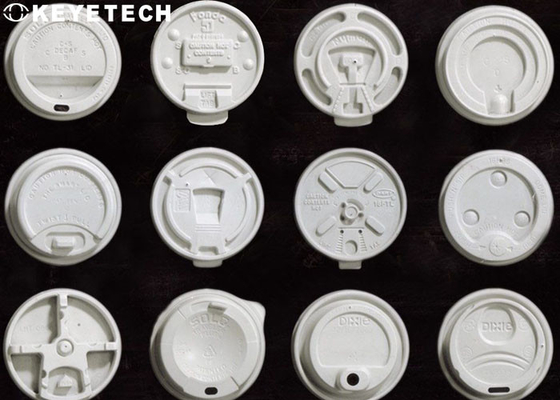

Plastic witte bekleding producten zijn veelgebruikte deksels op de markt. Ze worden meestal gebruikt in verschillende dranken winkels zoals melk thee, fruitdranken, koffie, enz.,of in verschillende verpakte vaste drankenIn een snelle leefomgeving of een ontspannen rusttijd kan worden gezegd dat PP-bekerluiken een geweldig verbruiksmiddel zijn, waardoor fabrikanten voortdurend worden aangemoedigd de productie te versnellen.Door de toename van de frequentie van gebruikHet probleem is dat de maximale opsporingshoogte ongeveer 23 mm is en de diameter van de beker ongeveer 92 mm.De verenigbaarheid kan worden bepaald op basis van de detectievereisten..

Inspectiebeginsel

Door het vervoerstelsel worden de naar beneden gericht deksels op een stabiele en ordelijke wijze naar een bepaald station overgebracht.en vervolgens wordt het door de industriële camera genomen beeld met hoge pixels naar de beeldverwerkingssoftware overgebracht., en het standaardmonster wordt vergeleken en geanalyseerd om te bepalen of het product goed is of niet.en ten slotte gekwalificeerde producten verzamelen.

De software zal de standaard voor vergelijking van monsters openen.en het productiepersoneel op de klantlocatie kan de vergelijkingsnauwkeurigheid controleren en de nauwkeurigheidsnorm kiezen die het meest geschikt is voor hun eigen productieomstandigheden, waardoor het defectpercentage wordt gereguleerd.

Inspectiegegevens

The system equipped with 14 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to conduct a full range of visual inspections for the appearance defects of cup lid products. De inspectie snelheid is 6000-7000 per uur, en de apparatuur kan bereiken 7*24 Het loopt 24 uur per dag, en niet-gekwalificeerde producten kunnen automatisch online worden afgewezen.

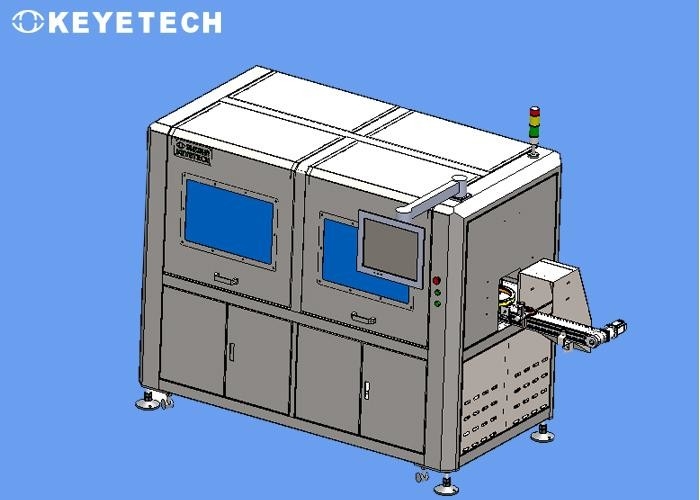

Het gehele systeem omvat mechanische onderdelen, visuele elektronische hardware en testsystemesoftware.De ingang en de uitgang van de testmachine kunnen worden geïntegreerd met de transportlijn ter plaatse (zie de ontwerpplannen voor nadere informatie)De productieapparatuur (zoals elektrostatische stofverwijdering,ontstekings- en andere productielijnapparatuur).

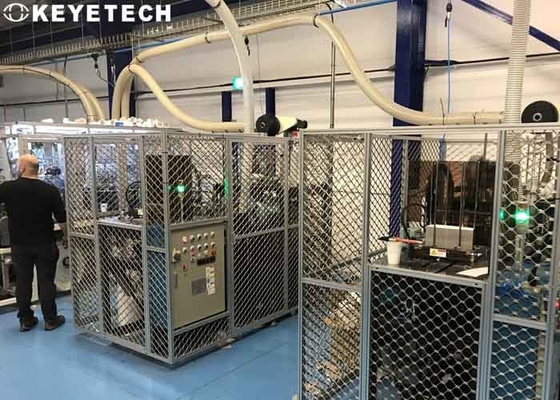

Referentie-inspectie werklijn:

Inspectiestandaard

Bij de werkelijke test kan deze, als gevolg van de kritieke schommelingstoestand van sommige testitemgegevens, worden aangepast door middel van de parameterinstelling van de systeemsoftware om het werkelijke effect te bereiken.

Zwarte vlekken, vlekken, haar, vreemde voorwerpen, onzuiverheden (verschillende kleuren) en verbrand materiaal worden geanalyseerd en verwerkt volgens de black spot detectie index.Het contrastverschil van de grijze waarde moet groter zijn dan 40Als het monster transparante olievlekken of lichte zwarte vlekken heeft en het contrastverschil tussen de grijze waarden laag is (minder dan 40), kan het detectie-effect niet worden bereikt.

Vanwege de complexe structuurkenmerken van het product, in feitelijke inspectie toepassingen,er kan een zeer kleine detectieblinde zone zijn in het verbindingsgebied en het structurele overlappingsgebied van de beeldvorming van de platte lens. De beeldverzameling kan niet binnen het bereik van de blinde zone, dus effectieve detectie kan niet worden uitgevoerd.het is moeilijk om schrammen en vermalingsproblemen op het oppervlak van het bekertje op te sporenOmdat het contrast van de grijze waarde op het visuele beeld kleiner is dan de detectiestandaard, is het kenmerk niet erg duidelijk, zodat het niet effectief kan worden gedetecteerd.
