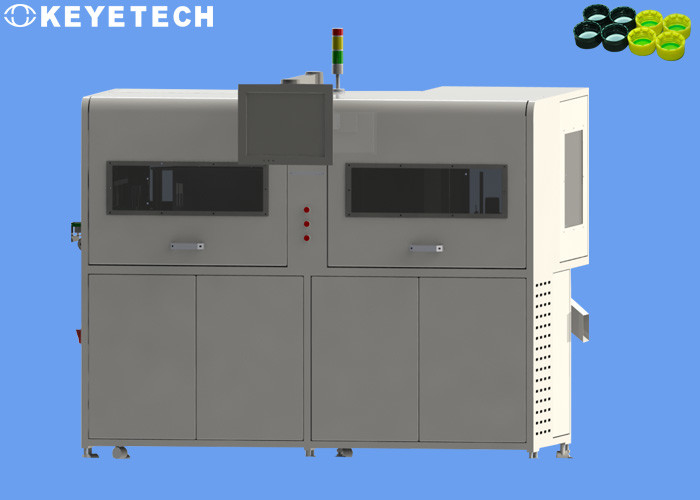

28 mm 1810 pco dopsluitingen Visueel inspectiesysteem met HD-scherm

Inspectie details

Inspectie principe

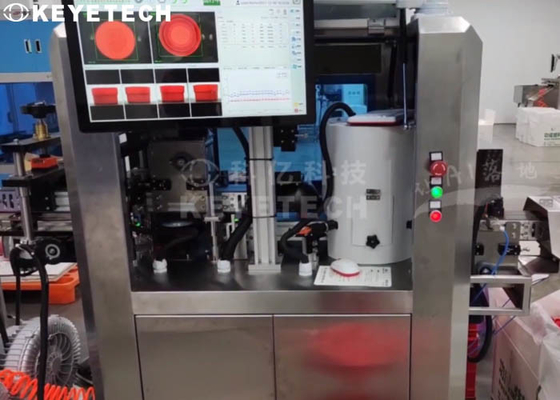

Onafhankelijke inspectie met dubbel station, vier camera's op 90 ° ten opzichte van elkaar nemen foto's vanaf de zijkant om de zijwand van de dop van de fles te inspecteren, en een enkele camera maakt foto's van boven naar beneden om de bovenkant van de dop te inspecteren, waardoor 360 ° volledig wordt bereikt -kijkinspectie, waardoor de vervorming wordt geëlimineerd die wordt veroorzaakt door de kwestie van de fisheye-lens.Via de encoder-triggermodus worden de NG-blaaspoorten (defect product) van de twee stations samengevoegd tot één blaaspoort met de geregistreerde gegevens van de encoder om ervoor te zorgen dat de apparatuur op hoge snelheid kan werken zonder externe interferentie.

Inspectie oplossingen

1. Voorkom vervorming en realiseer 360° full-view detectie
Een enkele camera maakt foto's van boven naar beneden om de bovenkant van de hoes te detecteren, de mechanische structuur is eenvoudig en de lichtbron van de camera is eenvoudig te installeren.

2. Elimineer interferentie en trigger nauwkeurig (fotograferen)
Zorg er eerst voor dat de prestaties van het detectieonderdeel aan de vereisten voldoen door optimalisatie van het softwareprogramma en upgrade van de hardwareconfiguratie.Daarna, door de encoder-triggerfunctie van de FH-serie van het beeldverwerkingssysteem, wordt de triggerpositie geavanceerd om de scheiding van de triggerpositie en de fotopositie te realiseren, wat niet alleen de interferentie van rood licht van optische vezels kan elimineren, maar ook nauwkeurig kan realiseren triggering (fotograferen) op verschillende snelheden.

3. Nauwkeurige eliminatie van NG (defecte producten)
Er zijn twee belangrijke factoren die van invloed zijn op de afwijzing van NG (defect product):

1. De locatie van de camera en de installatielocatie van de blaasklep L
2. Blaasduur T

Het maakt niet uit welke waarde van de twee belangrijkste factoren (L en T) afwijkt, het kan leiden tot gemist blazen, overmatig blazen of verkeerd blazen.Daarom wordt door middel van encoder-triggering de encoderpositie van NG (defect product) geregistreerd door PLC en vervolgens worden de parameters gewijzigd in combinatie met de machine-interface om nauwkeurige afwijzing te bereiken (deze wordt weggeblazen door de blaasklep).

Voordelen van systeem

• AI-algoritme: hoge stabiliteit, aanpassing aan de omgeving en achtergrondverstoring;verschillende defecte monsters kunnen na de training automatisch worden geïdentificeerd
• Dataisering: Onafhankelijke database, sla meerdere monsters op, analyseer niet-goede producten en bewaar de geschiedenis
• Multi-oriëntatie: 360 ° uitgebreid binnen en buiten de monsters
• Hoge precisie: de detectienauwkeurigheid kan hoog zijn
• Modularisatie kan de detectiefunctie flexibel verhogen of verlagen volgens de werkelijke behoeften van de klant
• Eenvoudig te bedienen: het is eenvoudig te bedienen en gemakkelijk te onderhouden
• Veiligheid: fabricage van materiaal van medische kwaliteit, volledig in overeenstemming met de productieomgeving voor medische benodigdheden
