21 Touch screenai van het Inspectieduim Systeem voor Document het Tekortopsporing van de Kopoppervlakte

Ai Inspectiesysteem voor de Document Kop

De testcriteria zijn als volgt: Inspectienorm

1. Inspectievoorwerp

Met de verbetering van de levensstandaarden van mensen, document zijn de koppen een noodzaak in het mensen ' s dagelijkse leven geworden, en de mensen zijn more and more die goede levenskwaliteit achtervolgen. vereisten. Hoewel er steuntype anti-zichbrandt document koppen en golfdocument koppen zijn. Nochtans, zijn de kosten hoog, is de waterlekkage gemakkelijk, is het drukproces beperkt, is het productieproces complex, is de stijfheid slecht, is het drukeffect slecht, en de document koppen worden gemakkelijk gedrukt wanneer het stapelen van de koppen. De papier-plastic kop overwint de bovengenoemde deficiënties in de vroegere kunst, en verstrekt een document anti-zichbrandt steun versterkte warmteisolerende kop, die thermische isolatie, anti-zichbrandt, de lekvrije, bescherming van de anti-samendrukkingskom, goede stijfheid, materiële besparing, enz.-Doel bereikt.

2. Inspectieprincipe

Door het dokkende vervoerende apparaat (moet de papier-plastiek kop output in een rechte lijn met de rechte mond zijn, en product het uit elkaar plaatsen moet boven de straal van de kopmond worden gehouden) die, zijn de producten stabiel en oppasser aan een specifieke post wordt vervoerd, en dan overgegaan door industrieel brengt de camera het gevangen hoog-pixelbeeld van de steekproef aan de software van de beeldverwerking over. Na systeemanalyse, bepaalt het de goede en slechte producten, en controleert de overeenkomstige pneumatische componenten om de slechte producten te verwijderen, en verzamelt definitief gekwalificeerde producten.

De software zal de norm van de steekproefvergelijking openen, en het productiepersoneel bij de klantenplaats kan de vergelijkingsnauwkeurigheid controleren en de meest geschikte nauwkeurigheidsnorm voor hun eigen productievoorwaarden selecteren, daardoor controlerend het tekorttarief.

In de daadwerkelijke inspectie, wegens de invloed van de kritieke schommelingsstaat van de gegevens van sommige inspectie-artikelen, zal het leiden tot een bepaalde waarschijnlijkheid van valse inspectie van het product, dat door parameter het plaatsen van de systeemsoftware kan worden aangepast om het daadwerkelijke inspectieeffect te bereiken. Nota's:

 De zwarte vlekken, vlekken, haar, onzuiverheden (verschillende kleuren) zullen volgens de zwarte index van de vlekopsporing worden geanalyseerd en worden verwerkt. Het contrastverschil van deze grijze waarde zou groter moeten zijn dan 40, die effectief kunnen worden ontdekt. Als de steekproef transparante olievlekken of lichte zwarte vlekken heeft, en het grijze verschil van het waardecontrast (onder 40) laag is, kan het verwachte opsporingseffect niet worden bereikt.

 Overwegend de complexe structuur van het product, in de daadwerkelijke inspectietoepassing, kan er een zeer kleine opsporings dode hoek op het overlappende gebied van de structuur in de weergave van de vliegtuiglens zijn, en het beeld kan niet op deze dode hoek worden verzameld, zodat kan het niet effectief worden ontdekt.

2, Camerainstructies:

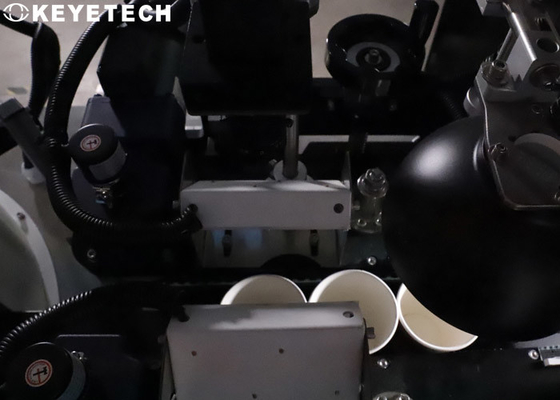

Voor het vliegtuig van de kopmond, installeer een reeks direct van industriële camera boven het product, en gebruik het met de visuele lichtbron om de vliegtuigbeelden van de kopmond, de binnenmuur van de kop, en de bodem van de kop voor analyse en verwerking te verzamelen.

Op het buiten zijgebied van het koplichaam, aangezien de hoogte van het koplichaam de breedtewaaier van één enkele camera overschrijdt, is het noodzakelijk om het koplichaam in twee delen te verdelen: de hogere en lagere delen, elk deel keurt een ringslay-out van 4 reeksen camera's goed, een totaal van 8 reeksen camera's, die met de visuele lichtbron worden gebruikt, de beelden van de buitenkant van het koplichaam voor analyse en verwerking verzamelen.

Op de buitenbodem van de kop, wordt de mond van het koplichaam opgeschort door de vacuümadsorptieriem, en een reeks industriële camera's is direct geïnstalleerd onder het product, dat met de visuele lichtbron wordt gebruikt om de beelden van de buitenbodem van de kop voor analyse en verwerking te verzamelen.

3. Nadat de papier-plastiek kop wordt ontdekt, kan de tellende functie worden gerealiseerd. Het opsporingsmateriaal moet regelmatig tijdens gebruik (zoals transportband het schoonmaken, camera het schoonmaken, enz.) worden gehandhaafd en worden schoongemaakt.

4. Het beeld vangt
