De Inspectiemateriaal van de tabletgeneeskunde met Stroboscopische Lichtbron

De Inspectiemateriaal van de tabletgeneeskunde met Stroboscopische Lichtbron

Inspectieprincipe

De drugveiligheid is altijd een hoofdthema geweest dat de mensen aandacht aan besteden. De kwaliteitscontrole van drugs is een belangrijke verbinding op het gebied van drugproductie, die een belangrijke waarborg voor de veilige productie en het gebruik van drugs verstrekt. Verschijning het testen van drugs is één van de belangrijke verbindingen in drug het testen. wegens zijn grote vraag en hoog - de kwaliteit die vereisten testen, het huidige hand testen is altijd onzeker en heeft nauwkeurigheid niet. Daarom kan de toepassing van de technologie van de beeldverwerking op de verschijningsinspectie van drugs vele nadelen van handinspectie overwinnen, zijn nauwkeurigheid en het werkefficiency verbeteren, en ook de kosten van ondernemingen drukken, die de ontwikkelingstendens van druginspectie in de toekomst zijn.

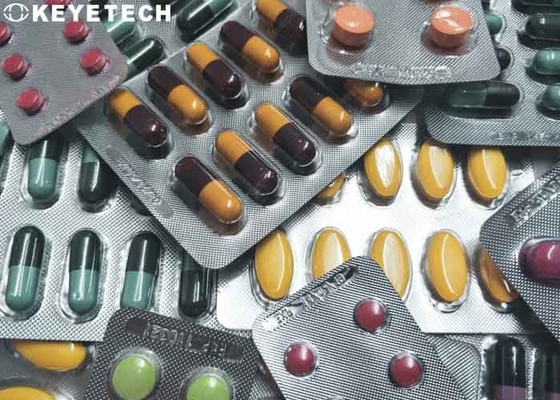

In de farmaceutische industrie, aluminium folie-ingepakte capsule worden shells wijd gebruikt. Vele geneesmiddelen worden eerst gevuld met aluminium folie-ingepakte capsules en dan gegeven aan patiënten, zodat is hun kwaliteit direct verwant met de gezondheid van mensen. Met de voortdurende verbetering van nationale drug testnormen en het stijgende testende volume van harde capsules, is de traditionele hand lichte inspectiemethode voor kwaliteit het testen van capsules moeilijk geweest om aan de behoeften van capsulefabrikanten te voldoen. Op dit ogenblik, heeft het gebruik van vrij rijpe de opsporingstechnologie van de computervisie om hand lichte inspectie te vervangen grote commerciële vooruitzichten. Als methode van de niet destructieve en niet-contactopsporing, kan de beeldverwerking de productieefficiency van capsules verbeteren terwijl het verzekeren van de algemene kwaliteit van de capsules.

Inspectiedetails

Het systeem gebruikt patroon aanpassing en kleurenerkenning om te bepalen of een pakket het correcte aantal en het type van tabletten heeft. Controleer het aantal pillen in het pakket en de kleur van elke pil, en geef een alarm uit of verwerp ongeschikte pakketten. Het ontwerp van het apparaat van de beeldaanwinst is als volgt:

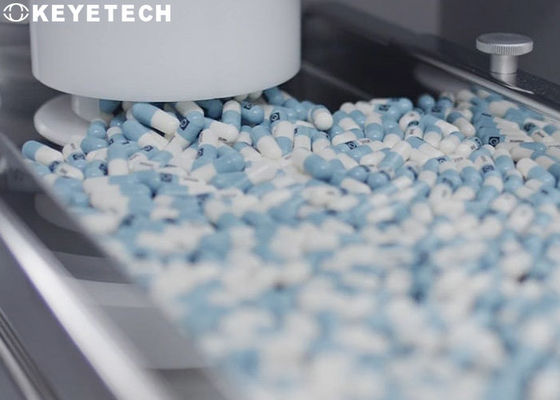

De te testen capsules worden gegoten in de blanking haven. Wanneer de capsules op de draaischijf van de ingang worden geplaatst, is de draaischijf de oorzaak van één voor één het scheiden van de capsules en het plaatsen van hen in de capsulegroef. Op dit ogenblik, is de transportband in een staat van ononderbroken omwenteling. Aangezien de foto-elektrische sensor de omwenteling van de transportband zal ontdekken, zal de lichtbron stroboscopically de capsule verlichten wanneer het door de aangewezen transportbandpositie overgaat. Op dit ogenblik, zal de industriële camera ook beginnen om het capsulebeeld te vangen, de verzamelde beeldgegevens over te brengen naar het geheugen van PC, en het systeem te gebruiken van de capsuleopsporing dat op PC wordt geïnstalleerd de tekorten van het capsulebeeld te bepalen. Wanneer het oordeelresultaat van de capsule gebrekkig is, zal het output een signaal van de luchtslag, en de capsule met het probleem zal in de ongeschikte capsule het wachten doos worden gedreven, en de capsules die de inspectie overgaan zullen de gekwalificeerde het wachten doos ingaan.

Systeemparameters

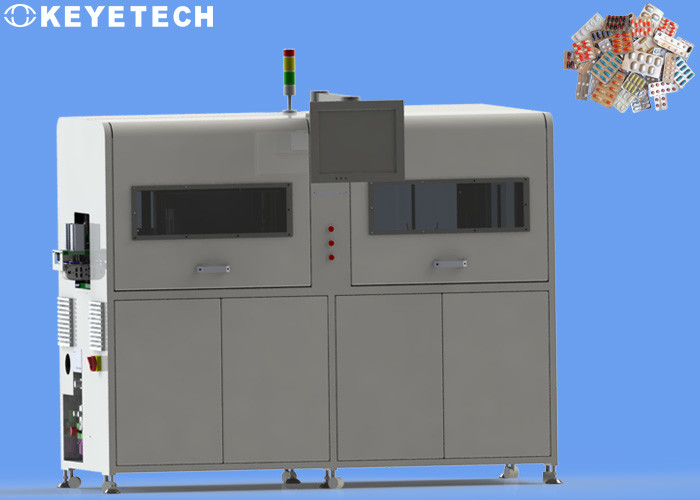

Ons ontwerpplan keurt veelvoudige reeksen hoog-pixel industriële camera's en krachtige stroboscopische lichtbronnen goed om een volledige waaier van visuele opsporing voor de verschijningstekorten van het flessenlichaam uit te voeren. Het materiaal kan 7*24-uren van verrichting realiseren, en de ongeschikte producten kunnen automatisch online worden verworpen.

Algoritmeverwerking

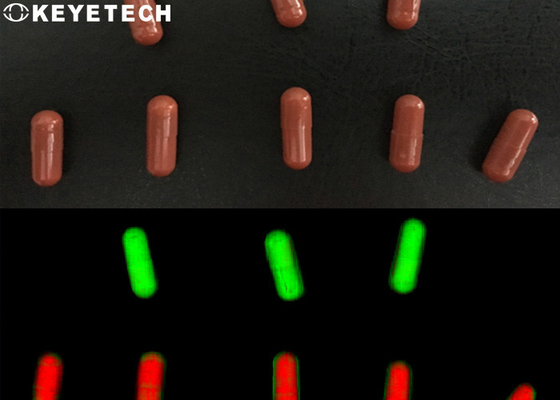

In het gehele proces van de beeldverwerking, wordt de het beeldsensor van de beeldsensor CCD gebruikt om het beeld te verkrijgen eerst, en het beeld wordt omgezet in een digitaal signaal dat en looppas door de computer of de microprocessor kan worden erkend, zodat het capsulebeeld in een digitale afbeelding door de A/D-convertor. wordt omgezet. Nadat het beeld wordt verworven, wordt de capsule voorbewerkt (het filtreren, beeldverhoging, enz.), eigenschapextractie, classificatie en erkenning van het capsulebeeld.

Voor de ontdekte ongeschikte capsules, verzendt het opsporingssysteem een signaal op dit ogenblik naar PLC die erop wijzen, dat de beschadigde capsules worden ontdekt, en het relais moet worden verwijderd om de ongeschikte producten in de afvaltank te zetten. Algoritmeanalyse van capsuleopsporing: Nadat de capsule door de het vullen machine wordt gevuld, zijn het capsulelichaam en de capsule GLB in goede overeenkomst. Tijdens het opsporingsproces, kan de capsule worden beschadigd en oppervlakteslijtage toe te schrijven aan menselijke factoren, machinemislukking, stapeldruk en andere factoren. Volgens de graad van schade en slijtage, moet het systeem die capsules die of meer versleten beschadigd zijn, en beschadigd of versleten die verwijderen capsules die minder beschadigd of versleten zijn maar onzichtbaar aan het menselijke oog kan als gekwalificeerde capsules worden beschouwd om het productieproces te verminderen. verliezen binnen.
