Fles en Etiketinspectiesysteem voor de Bottellijnen van de Voedseldrank

Fles en Etiketinspectiesysteem voor de Bottellijnen van Food&Beverage

Momenteel, is de algemene vullende productielijn van de HUISDIERENdrank samengesteld uit een reeks productiemateriaal en overeenkomstige productieprocessen zoals slag het vormen machines, het vullen machines, het coderen machines, etiketteringsmachines, de machines van de gevalverpakking, en het palletiseren machines. In vele fabrikanten, zal het grote aantal van A arbeiders worden geschikt om producten in de voorvormen, het vullen, koker etiketterings, verpakking en ander verbindingen te inspecteren. Met de toenemende arbeidsprijzen, hebben de fabrikanten heel wat druk op loonkosten veroorzaakt. Daarom is het gebruik van machines om handkwaliteitscontrole van producten te vervangen een dringende behoefte aan fabrikanten geworden.

Materiaalconfiguraties

Het is een dringende behoefte aan fabrikanten geworden om machines te gebruiken om handkwaliteitscontrole van producten te vervangen. KEYE, als bekende van het de inspectiemateriaal van de beeldverwerking het onderzoek en de ontwikkelingsonderneming in China, heeft rijke ervaring in het verstrekken van de inspectieoplossingen van de beeldverwerking voor alle gangen van het leven. Momenteel heeft het een volledige oplossing van de geheel-lijninspectie kunnen verstrekken om het handwerk van de productinspectie van elk proces te vervangen.

Geheel Inspectieprincipe

Zoals aangetoond in de figuur hieronder, wordt het materiaal van de voorvormeninspectie geplaatst vóór de slag het vormen machine aan volledige diverse tekortinspecties van het voorvormen, wordt het materiaal van de volledige flesseninspectie geplaatst na de het vullen machine om de tekortinspectie van de het afdekken vloeibare niveaucodage te voltooien, en het materiaal van de etiketinspectie na wordt geplaatst in de koker die/etiketteringsmachine etiketteren, kan het etiket op een globale manier worden gecontroleerd, en het materiaal van de verpakkingsinspectie wordt geplaatst na verpakking om de verpakkingsintegriteit te controleren alvorens te palletiseren.

Voorvormeninspectie

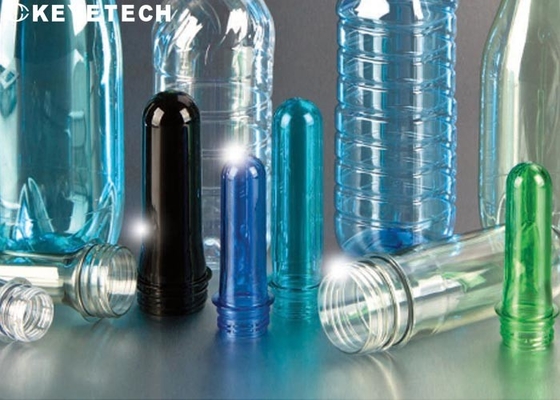

De tekorten van het voorvormen verschijnen gewoonlijk op de mond, de schouder en de bodem. De machine van de voorvormeninspectie door Shenzhen Yingtaide wordt gelanceerd keurt veelvoudige high-resolution CCD-camera's goed, die diverse tekorten op de mond, de schouder en de bodem van het voorvormen kunnen ontdekken dat. Uitvoerige inspectie. Onder hen, kan het plaatsen van een camera boven de mond om het mondbeeld te verzamelen het de flits van de flessenmond, hiaat van de flessenmond, mond de zwarte vlekken en andere tekorten controleren.

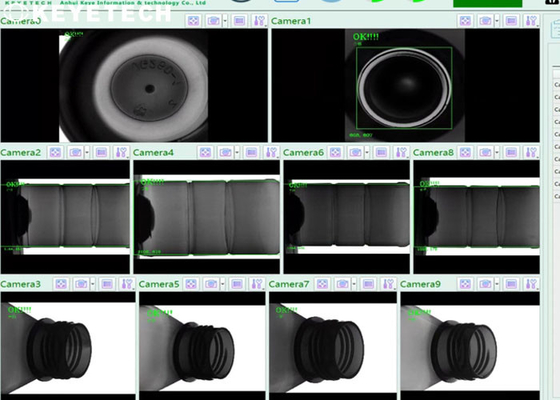

Een camera wordt geplaatst boven de mond om de beelden van de binnenmuur van de mond te vangen om de zwarte vlekken, vuil en andere tekorten op de flessenmuur te controleren, en 3 camera's worden geplaatst op de kant van de schroefmond met intervallen van 120 graden voor diverse grootte, zwarte vlekken, en de gebieden van de flessenschouder. Een 360 graadinspectie zonder blinde vlekken wordt uitgevoerd voor dikke hechtingen, bramen, en stappen. Een camera wordt geplaatst boven de mond om het beeld van de bodem van het flessenembryo te vangen om tekorten zoals zwarte vlekken en slechte pijpen te controleren. Het schematische diagram is als volgt:

Flesseninspectie

Het de inspectiesysteem van KEYE kan tekorten zoals vloeibare niveauafwijking, gebroken veiligheidsring, het missen HUISDIERENring, gebroken brug, hoge dekking, bochtige dekking, gemengde dekking, geen code, codemisvorming, ontbrekend codedeel, enz. ontdekken.

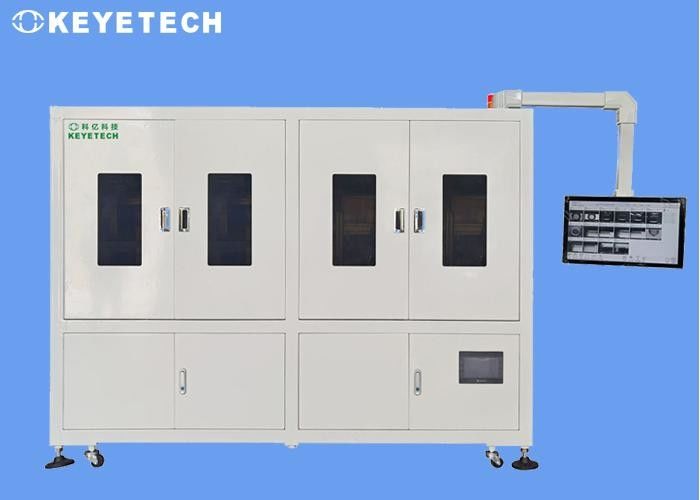

Deze inspectiemachine is uitgerust met 4 reeksen high-resolution CCD-camera's van het gebiedsaftasten. De het afdekken vloeibare post van de niveauinspectie bestaat uit 3 high-resolution CCD-camera's van het gebiedsaftasten, 6 LEIDENE lichtbronnen, 1 reeks van het systeem van de beeldverwerking, en 1 reeks van het systeem van de signaalcontrole. , wordt 1 reeks van verwerpingssysteem, 3 camera's van de oppervlakteserie geplaatst met 120 graadintervallen, en opsporing van de 360 graad wordt de niet blinde streek uitgevoerd op de kappen. Elke camera is uitgerust met twee LEIDENE lichtbronnen, die de kroonkurken van de voorzijde en respectievelijk de rug verlichten. Het ontdekt hoofdzakelijk tekorten zoals gebroken veiligheid ring, het missen HUISDIERENring, verschillende dekking, gemengde dekking, enz. Het achterlicht ontdekt hoofdzakelijk tekorten zoals hoge dekking, bochtige dekking en gebroken brug.

De cameraloodlijn aan de transportband ontdekt tegelijkertijd het vloeibare niveau. Door de combinatie van voorlicht te gebruiken en backlight, kan het schuim effectief worden gecompenseerd, en de vloeibare nauwkeurigheid van de niveauopsporing van de drank die schuim bevatten kan zeer worden verbeterd. De post van de codageinspectie gebruikt een hoge snelheidsccd camera en een LEIDENE lichtbron voor codageopsporing. Naast het ontdekken van conventionele codagetekorten, kan het codage nauwkeurig ook identificeren om codefouten te vermijden. Het schematische diagram is als volgt:
