CSD PET Preform Vision Inspection System Optische cameracontrole-machine

CSD PET Preform Vision Inspection System Optische cameracontrole-machine

Op dit moment bestaat de algemene productielijn voor het vullen van PET-dranken uit een reeks productieapparatuur en overeenkomstige productieprocessen, zoals blaasgietmachines, vulmachines,codeermachinesIn veel fabrikanten zal een groot aantal werknemers worden georganiseerd om de producten te inspecteren bij de preform, het vullen, het etiketteren van de mouwen, het verwerken van de verpakkingen en het verwerken van de verpakkingen.verpakking en andere verbindingenMet de stijgende arbeidskosten hebben fabrikanten veel druk uitgeoefend op de arbeidskosten.Het gebruik van machines ter vervanging van de handmatige kwaliteitscontrole van producten is een dringende behoefte geworden voor fabrikanten.

Configuraties van de apparatuur

Het is een dringende behoefte geworden voor fabrikanten om machines te gebruiken om de handmatige kwaliteitscontrole van producten te vervangen.als een bekende onderzoeks- en ontwikkelingsonderneming voor machine vision inspectieapparatuur in China, heeft een rijke ervaring in het leveren van machine vision inspectie oplossingen voor alle lagen van de bevolking.Het is momenteel in staat om een complete inspectieoplossing voor de gehele lijn te bieden om de handmatige productinspectie van elk proces te vervangen..

Camera-opstelling

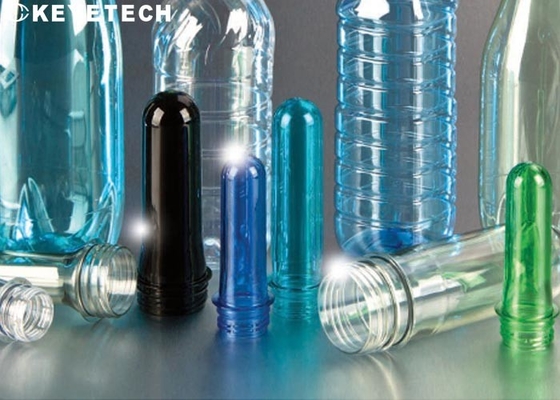

De defecten van de preform verschijnen meestal in de mond, de schouder en de onderkant.schouder en onderkant van de preform. uitgebreide inspectie. Onder hen, het plaatsen van een camera boven de mond om de mond beeld te verzamelen kan de fles mond flits, fles mond gat, mond zwarte vlekken en andere defecten te controleren.

Een camera wordt boven de mond geplaatst om beelden te maken van de binnenkant van de mondwand om de zwarte vlekken, vuil en andere defecten op de fleswand te controleren.en 3 camera's worden geplaatst aan de zijkant van de schroef mond met tussenpozen van 120 graden voor verschillende matenEen 360 graden inspectie zonder blinde vlekken wordt uitgevoerd op dikke hechtingen, bultjes en treden.Een camera wordt boven de mond geplaatst om een beeld te maken van de bodem van het embryo in de fles om te controleren op gebreken zoals zwarte vlekken en slechte sproeiersHet schema is als volgt:

Inspectiegegevens

Bij het ontwerp wordt gebruik gemaakt van industriële camera's met hoge pixels en stroboscopische lichtbronnen met hoge prestaties om de uiterlijkdefecten van de producten volledig te controleren.De inspectiesnelheid is 60-100 stuks/min.De apparatuur kan 24 uur per dag worden gebruikt en producten kunnen automatisch online worden afgewezen.

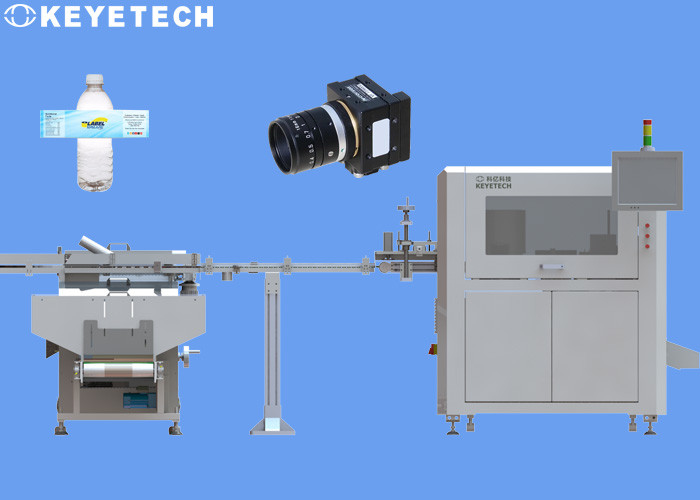

De gehele reeks visieapparaten omvat mechanische onderdelen, visuele elektronische hardware en software voor het visie systeem.De in- en uitgang van de inspectiemachine kan worden geïntegreerd met de transportlijn van de klant ter plaatse, en kan worden aangesloten op productieapparatuur voor en na de productie, afhankelijk van de specifieke productiebehoeften van de locatie van de klant.

Softwarefunctie

• Inzetten en uitschakelen van de systeemdetectiefunctie
• Parameters van de detectie-index en nauwkeurigheidsregeling
• Voorbeelden van bemonstering en opslag, opslag en terugvordering van steekproefinformatie
• Functie voor de kalibratie van het beeldscherm
• Realtime weergave van de productie-informatie van het systeem (kwalificatiepercentage, totale output, snelheid, enz.), doorzoek van historische productie-informatie, export- en opslagfuncties
• Beheer van machtigingen op basis van inlogaccount (bijvoorbeeld uitschakelen van parameter aanpassing voor algemene gebruikers)
• Bewerking en aanpassing van het mechanische deel van het systeem (als het transmissietoestel is ingeschakeld, het alarmsignaal aanpassen)
