Machine voor visuele inspectie van flip-top sluitingen op stijve plastic verpakkingen

Verpakkingen van stijf kunststof met pop-top sluiting Flip Cap visuele inspectie machine

Beginsel van controle

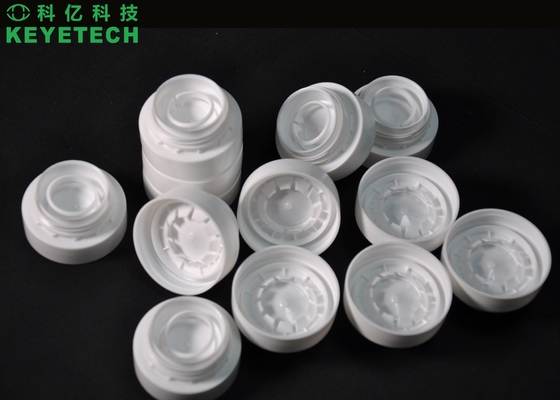

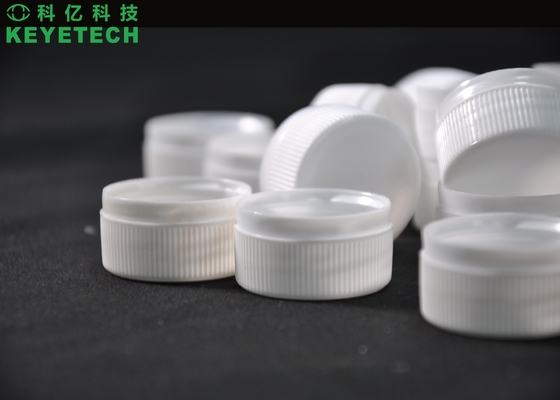

Giet de dop van de fles met een diameter van 5`6 mm in de dop, plaats de apparatuur door de transportleiding en vervoer deze stabiel en ordelijk door het fotografische gebied van de industriële camera.en de vastgestelde hoge pixel monster afbeelding overbrengen naar de beeldverwerkingssoftware voor vergelijking en analyse met het gestandaardiseerde modelNa vergelijkende analyse wordt vastgesteld of het holle oppervlak van de dop, het merkoppervlak en de zijkant defect zijn.en de defecte producten worden met perslucht verwijderdNa het testen van het eindproduct kan de telfunctie worden gerealiseerd, de telnauwkeurigheid is 100%,en de apparatuur kan 7*24 uur in alle weersomstandigheden werken.

Inspectiedetails

Het systeem is uitgerust met 6 sets van 230W zwarte en witte industriële camera's, een cap sorting machine, en een volledige reeks van defect detectie op het holle oppervlak,handelsmerkoppervlak en zijkant van de flesdekselDe normale detectiesnelheid is 1000 stuks per minuut; de machine voltooit eerst het holle oppervlak enen vervolgens wordt de adsorptiemethode onder vacuüm gebruikt om het product te adsorberen en te transporteren voor de detectie van gebreken op het merkoppervlak, wat de efficiëntie aanzienlijk verbetert.

De normen zijn als volgt:

Functie van de controle-software

1. Inzetten en uitschakelen van de systeemdetectiefunctie
2. Aanpassing van de detectie-indexparameters en nauwkeurigheid.
3. Voorbeelden van bemonstering en opslag, opslag en terugroepactiviteit van informatie voor het opsporen van monsters.
4. Functie voor het kalibreren van het scherm van de camera.
5. Het systeem toont realtime productie-informatie (kwalificatiepercentage, totale output, snelheid, enz.), bladert, exporteert en slaat historische productie-informatie op.
6. Toestemmingsbeheer op basis van het inlogaccount.(zoals algemene operationele gebruikers uitschakelen parameter aanpassingsrechten)
7. Bediening en aanpassing van het mechanische onderdeel van het systeem. (Zoals het transmissietoestel wordt geopend, de luchtklepinspuittijd wordt ingesteld en het alarmsignaal wordt ingesteld)

InspectieOverzicht

Bij het ontwerp wordt gebruik gemaakt van industriële camera's met hoge pixels en stroboscopische lichtbronnen met hoge prestaties om de uiterlijkdefecten van de producten volledig te controleren.De inspectiesnelheid is 200-600 stuks/min.De apparatuur kan 24 uur per dag worden gebruikt en producten kunnen automatisch online worden afgewezen.

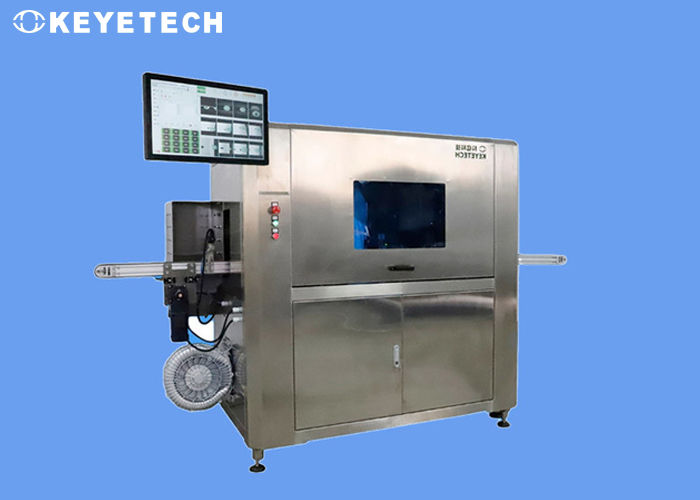

De gehele reeks visieapparaten omvat mechanische onderdelen, visuele elektronische hardware en software voor het visie systeem.De in- en uitgang van de inspectiemachine kan worden geïntegreerd met de transportlijn van de klant ter plaatse, en kan worden aangesloten op productieapparatuur voor en na de productie, afhankelijk van de specifieke productiebehoeften van de locatie van de klant.
