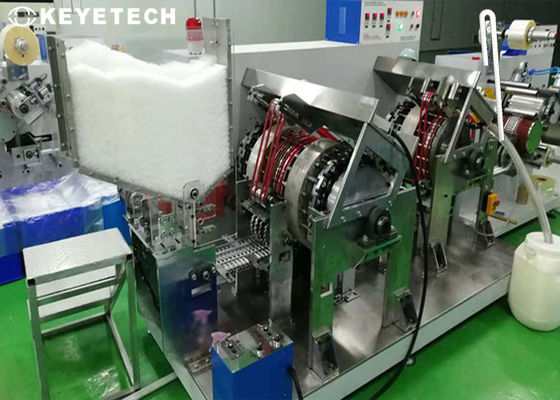

AI Vision-inspectiesysteemapparatuur voor papieren rietjes op rolverpakking

Producten Achtergrond:

De stro of drinkbuis is een cilindrisch, hol kunststofproduct.en het wordt ook gebruikt om het beenmerg van sommige gekookte dierlijke lange botten te zuigenIn de huidige tijd, met de snelle ontwikkeling van de computer- en machinevisie technologie, vervangt een visuele detectietoestel de handmatige observatiemethode om het stro te detecteren.maar de detectie lichtbron en detectie camera ingesteld door de bestaande visuele detectie apparaat zijn meestal ongemakkelijk na de bevestiging is voltooidHet instellen van de positie kan de detectie lichtbron en de detectie camera niet in de beste detectie afstand en detectie hoek,die een bepaalde onjuiste beoordeling van het visuele detectietoestel tijdens de detectie kunnen veroorzaken, waardoor de detectie-efficiëntie van het visuele detectietoestel wordt verminderd.

Insp.Actieprincipe:

Gelet op de problemen die in de huidige stand van de techniek bestaan, is het doel van de onderhavige uitvinding om een visuele detectie-inrichting te leveren voor drinkstrooitjes,met een diameter van niet meer dan 30 mm,, een bovenste camera, een lagere detectie lichtbron en een onderste camera met de functie van het instellen van de afstand tussen de buis en het materiaal,en de bovenste en onderste camera's hebben ook de functie van het aanpassen van de hellingshoek, teneinde het aantal misvattingen van de visuele inspectieinrichting te verminderen, de detectie nauwkeurigheid en detectie efficiëntie van de visuele inspectieinrichting te verbeteren,De bovenste en de onderste dekking zijn gemakkelijk te schakelen, waardoor de aanpassing van de bovenste lichtbron, de bovenste camera, de onderste lichtbron en de onderste camera zeer gemakkelijk is.

Inspectiedetails:

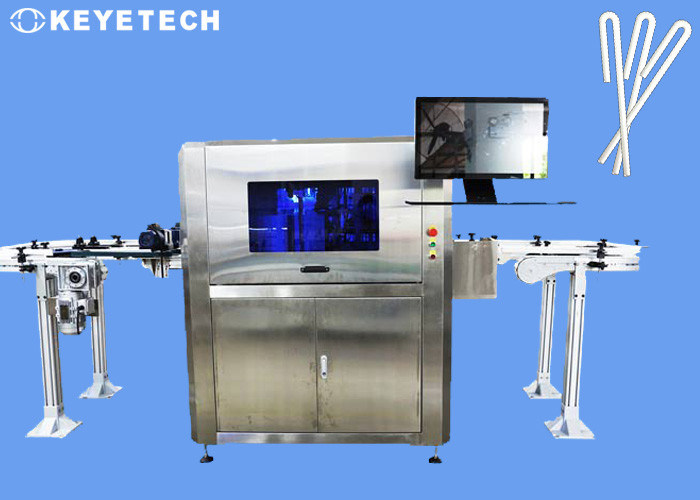

The inspection machine adopts multiple sets of high-pixel industrial cameras and high-performance stroboscopic light sources to carry out omni-directional visual inspections for product appearance defects. De apparatuur kan 7*24 uur in alle weersomstandigheden werken en kan automatisch online zijn.visuele elektronische hardware en software voor inspectiesystemenDe ingang en de uitgang van de apparatuur zijn gereserveerd voor de dokposities om de operaties ter plaatse te vergemakkelijken.

1In feitelijke detectie, als gevolg van de invloed van de kritieke schommelingsstand van de gegevens van sommige detectie items, zal het leiden tot een bepaalde waarschijnlijkheid.

Als het product onjuist wordt gedetecteerd, kan het worden aangepast via de parametersetting van de systeemsoftware om het werkelijke effect te bereiken.

2. zwarte vlekken, vlekken, onzuiverheden, haren en andere gebreken (verschillende kleuren),het contrastverschil van de grijze waarde dat overeenkomt met de detectie-index moet groter zijn dan 40 (het kan worden begrepen alsHet is mogelijk dat bij het plaatsen van het monster op een armsafstand van ongeveer 30 cm of meer (defect kenmerken zichtbaar bij visuele inspectie) effectief kunnen worden gedetecteerd.Als het monster transparante olievlekken of lichte zwarte vlekken heeft, en het contrastverschil van de grijze waarde is laag (minder dan 40), kan het detectie-effect niet worden bereikt.

3De horizontale richting van de strooband is het blinde gebied van het gezichtsveld van de camera, zodat de defecte functies in deze positie geen beelden kunnen verzamelen voor input.

Lijnherkenning, maar deze positie is relatief smal, de verticale afstand is ongeveer 1,0 mm.

Configuraties van de apparatuur
