Plaats van herkomst: | China |
Merknaam: | KEYE |
Certificering: | NO |
Modelnummer: | Kvis-B |
Min. bestelaantal: | 1 REEKS |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Beroking-vrij hout |
Levertijd: | 4 tot 6 weken |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 1 reeks per 4 weken |

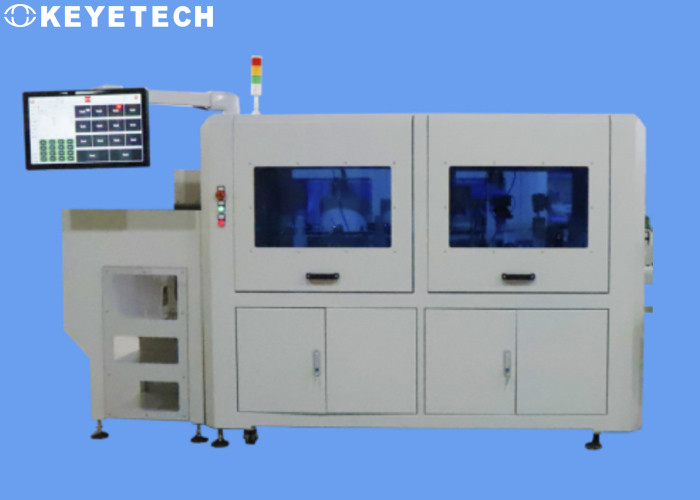

Naam: | de Inspectiesysteem van de isionfles voor Alcoholische drankenpakket | GEWICHT: | 500kg |
---|---|---|---|
Plaats van Oorsprong: | China | Garantie: | 1 jaar |
Touch screen: | HD industrieel touch screen | Eigenschappen: | gemakkelijk werk |
Functie: | Kwaliteitscontrole | ben van toepassing: | Glasfles/containers |
Luchtdruk: | 0.5~0.8MPA | Betaling: | T/T, L/C, Paypal, creditcard, enz. |
Hoog licht: | 220V het Systeem van de flesseninspectie,Het Systeem 160pcs/min van de flesseninspectie,Systemen van de brandewijn de verpakkende visie |
Detectieprincipe:
Het systeem transporteert de flessen op een stabiele en ordelijke manier naar het vooraf bepaalde station en verzendt vervolgens het vastgelegde monsterbeeld naar de beeldverwerkingssoftware via de industriële camera met hoge pixels, vergelijkt met het gestandaardiseerde monster en onderscheidt het defecte product en het goede product , en controleert de overeenkomstige pneumatische componenten om gebrekkige producten af te wijzen en gekwalificeerde producten te verzamelen.
De software bepaalt de vergelijkingsstandaard voor de monsters, operators kunnen de vergelijkingsprecisie controleren en de precisiestandaard kiezen die het beste bij hen past, waardoor het percentage defecten wordt gecontroleerd en de kosten aanzienlijk worden verlaagd.
Detectiedetails
Ons ontwerpplan maakt gebruik van 11 sets industriële camera's met hoge pixels en krachtige stroboscopische lichtbronnen om uitgebreide detectie uit te voeren voor defecten aan de flesmond, flesbodem en fleslichaam.De hele set detectieapparatuur omvat mechanische onderdelen, visuele elektronische hardware en detectiesystemen.De software, de in- en uitgang van de detectiemachine kunnen worden geïntegreerd met de transportband,dedetectiede snelheid is 9600pieces/hour, kan de apparatuur 7*24 uren van verrichting realiseren;, en de niet-gekwalificeerde producten kunnen automatisch worden afgewezen.
Bedrijfsparameters van het systeem: | |||
Dimensies | 2,3 × 0,85 × 1,8 (m) | Vermogen en frequentie | 220V 20A 50HZ |
Totale kracht | 3,5 kW | Luchtdruk | 0,5 ~ 0,8 MPa Zuiveren en olievrij |
Werktemperatuur | -20℃ ~ 60℃ | Werkvochtigheid | Minder dan 50% relatieve vochtigheid |
Het distributiediagram van de camerastructuur is als volgt:
Opmerking:
-De buitenkant van de detectie van het fleslichaam.Gezien de kenmerken van het fleslichaam en de hoogte van het fleslichaam buiten het bereik van de kijkhoek met één camera, is het plan ontworpen om camera's toe te voegen aan de bovenste en onderste delen, elk met behulp van 4 sets industriële camera's, in totaal 8 sets van industriële camera's, die zijn verdeeld in twee groepen optische integrerende holtemodules, en beeldvorming interfereert niet met elkaar.Het bereik van de opnamehoek van elke camera wordt weergegeven in de bovenstaande afbeelding.
--Het buitenste bodemoppervlak van de flesdetectie.De bodem van het fleslichaam is opgehangen door een klemmechanisme en er is 1 set industriële camera's onder geïnstalleerd, die in combinatie met een visuele lichtbron wordt gebruikt om beelden van de buitenste bodem te verzamelen voor verwerking.
-Fles mondgebied detectie.Voeg 1 set industriële camera's toe boven het fleslichaam om te gebruiken met een visuele lichtbron om beelden van de binnenkant van de flesmond te verzamelen voor verwerking.
-Het onderste gedeelte van de flesdetectie.Voeg een set industriële camera's toe aan de bovenkant van de fles en gebruik de visuele lichtbron om afbeeldingen van het onderste gedeelte van de fles te verzamelen voor verwerking.
De detectienormen zijn als volgt:
Model | Cameranummer | Detectiebereik | Detectie inhoud | Detectie nauwkeurigheid | Detectie precisie | Detectie snelheid: |
KVIS-C-SC11 | 1set | fles mond | Zwarte vlekken, vlekken, overlap, bramen, gebrek aan materiaal, etc. | ≥0.5mm | Gekwalificeerd product 99,5% | 160 stuks/min |
Valse detectie is minder dan 0,5% | ||||||
1set | Bodem van de fles | Zwarte vlekken, vlekken, vreemd materiaal, enz. | ≥0.5mm | Gekwalificeerd product 99,5% | ||
Valse detectie is minder dan 0,5% | ||||||
4 reeksen | Bovenste gedeelte van de fles | Zwarte vlekken, vlekken, ontbrekende, enz. | ≥0.5mm | Gekwalificeerd product 99,5% | ||
Valse detectie is minder dan 0,5% | ||||||
4set | Onderste gedeelte van de fles | Zwarte vlekken, vlekken, enz. | ≥0.5mm | Gekwalificeerd product 99,5% | ||
Valse detectie is minder dan 0,5% | ||||||
1set | Buitenbodem van de fles | Zwarte vlekken, vlekken | ≥0.5mm | Gekwalificeerd product 99,5% | ||
Gat | ≥1mm | Gekwalificeerd product 99,5% |
De telfunctie kan worden uitgevoerd na het detecteren van het eindproduct en de telnauwkeurigheid is 100%.
Detectieapparatuur vereist regelmatig onderhoud (camerareiniging, enz.) tijdens gebruik, de apparatuur zelf produceert geen bronnen van secundaire verontreiniging (zoals puin, fijn schuim, enz.).
Details productconfiguratie
1. Mechanisch onderdeel:
Naam | Hoeveelheid | Eenheid |
Versnelling | Meerdere | stuks |
Handelswijze | Meerdere | stuks |
Motor | 4 | stuks |
Riem | 4 | stuks |
Transmissie onderdelen | 1 | set |
Plaatwerk onderdelen | 1 | set |
Rocker | 1 | set |
Plexiglas | 1 | set |
2. Elektronisch onderdeel:
Naam | Quantiteit | Eenheid |
Camera met 1,3 miljoen pixels | 11 | stuks |
camera lens | 11 | stuks |
Stroboscopische flitsbron | 3 | stuks |
Laserbeamer | 2 | paar- |
Hogesnelheidsmagneetuitwerper | 2 | stuks |
industriële macht | 3 | stuks |
Circuit triggerkaart | 1 | stuks |
Frequentie omzetter | 5 | stuks |
Industriële computer | 1 | stuks |
HD-aanraakscherm | 1 | stuks |
Pneumatische componenten | 1 | set |
Waarschuwingslicht | 1 | stuks |
Terminal/relais | 1 | set |
Sterke en zwakke draden | Meerdere | stuks |
