Plaats van herkomst: | China |
Merknaam: | KEYE |
Certificering: | NO |
Modelnummer: | Kvis-B |
Min. bestelaantal: | 1 REEKS |
---|---|
Prijs: | Negotiable |
Verpakking Details: | Beroking-vrij hout |
Levertijd: | 4 tot 6 weken |
Betalingscondities: | L/C, T/T |
Levering vermogen: | 1 reeks per 4 weken |
Punt: | 3D de Kwaliteitscontrolemateriaal van de rode Wijnfles | Plaats van oorsprong: | CN |
---|---|---|---|
Voorwaarde: | Nieuw | Materiaal: | SS 304 |
Toepasselijk: | Glasfles | Industriële toepassingen: | Kwaliteitscontrole |
Materiaalvoordelen: | Driedimensioneel | Toon ruimte: | Nr |
OEM: | Ja | Naverkoop: | De verre dienst |
Hoog licht: | GMP Kwaliteitscontrolemateriaal,3.5kw kwaliteitscontrolemateriaal,3d de inspectiemateriaal van de wijnfles |
In de drankenindustrie, als een high-end consumentenproduct, is rode wijn een vluchtige vloeistof, dus we moeten meer aandacht besteden aan de verpakkingsveiligheid en verpakkingsinspectie om een goede consumptieomgeving voor consumenten te creëren, zodat consumenten gerust kunnen zijn bij het kopen en drinken, terwijl het bedrijf het culturele bewustzijn en de naamsbekendheid van het bedrijf verbetert.Als laatste onderdeel van de externe verwerking van voedsel heeft voedselverpakking het kenmerk dat het niet naar believen kan worden gegeten.Voedselverpakking is de garantie voor voedselveiligheid, dus het verpakkingsproces is het belangrijkste onderdeel van de voedselverwerking en de kwalificatie van de verpakking is de sleutel tot het succes van de verpakking.

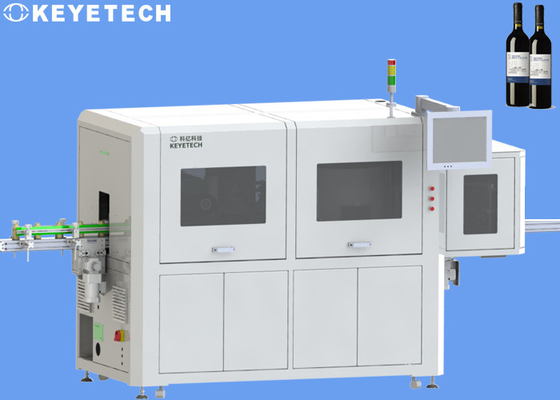

Systeem overzicht
Het systeem transporteert de monsters van de rode wijnfles op een stabiele en ordelijke manier naar het vooraf bepaalde station en verzendt vervolgens het vastgelegde voorbeeldbeeld naar de krachtige GPU-verwerkingssoftware via de industriële camera met hoge pixels, vergelijkt met het gestandaardiseerde monster en onderscheidt de gebrekkig product en het goede product, en controleert de overeenkomstige pneumatische componenten om gebrekkige producten te weigeren.
De software bepaalt de vergelijkingsstandaard voor de monsters en registreert automatisch de kenmerken van historische testmonsters, operators kunnen de vergelijkingsprecisie controleren en de precisiestandaard kiezen die het beste bij hen past, waardoor het defectpercentage wordt gecontroleerd.
De detectieprestaties zijn als volgt:
-Detectie van de onderkant van de buitenkant van de fles (1 set camera): detecteren of er gaten, zwarte vlekken, vlekken en andere defecten zijn.
-Detectie van de bodem van de binnenkant van de fles (1 set camera): detecteren of er zwarte vlekken, vlekken, vreemde voorwerpen en andere defecten zijn.
- Detectie van flesmond (1 set camera): detecteer of er vervorming, gebrek aan materiaal, overlap, bramen, zwarte vlekken, vlekken en andere defecten zijn, om ervoor te zorgen dat de flesmond intact is.
- Detectie van fleslichaam (8 sets camera's): inspecteer alle schijnwerpers op defecten zoals zwarte vlekken, vlekken, onzuiverheden en schade, gaten en ernstige ongelijke dikte.
-Detectiesnelheid: 200-220 stuks/min
-Detectie nauwkeurigheid: 0.2mm
-Precisie: 99%
-Detectiebereik: de hele fles, inclusief de binnen- en buitenbodem, en het gebied van de flesmond.
Dit plan wordt beschreven vanuit de volgende aspecten: mechanisch gedeelte, hardware gedeelte en software gedeelte.De algemene werking van het systeem is als volgt:
Systeem samenstelling
--Mechanisch onderdeel
De import en export van de transportband van deze apparatuur kan worden aangesloten op de on-site transportlijn van de klant.Het transmissiegedeelte is de kerncomponent van het systeem, dat alle transmissieapparaten en elektronische hardware bevat (industriële camera's, lichtbronnen, industriële computers, aanraakschermen, elektrische kast, enz.).Het transmissiegedeelte maakt gebruik van geavanceerde scheidingstechnologie en vacuümadsorptietechnologie om ervoor te zorgen dat het elektronische systeem beelden snel en nauwkeurig vastlegt.Nadat de detectie voorbij is, voegt de apparatuur de functie toe van het tellen van de detectieproducten.
--Hardware-onderdeel
Dit detectiesysteem maakt gebruik van 11 high-pixel industriële camera's en ondersteunende industriële lenzen, met 3 sets stroboscopische lichtbronnen met hoge helderheid, die echt 360-graden detectie van het fleslichaam kunnen bereiken.
De algehele logische besturing van het systeem wordt gerealiseerd door een microcomputer met één chip en de specifieke functies omvatten:
-Trigger de camera om foto's te maken
-Trigger lichtbron stroboscoop
-Trigger solenoïde ejector klap om afval te elimineren
-Controleer de bandsnelheid
- Noodafhandeling bij materiaalstoringen in systeem
- Activeer het waarschuwingslichtsignaal
--Software deel
De software is het algemene besturingsplatform van de apparatuur en de specifieke functies zijn als volgt:
-Open en sluit de systeemdetectiefunctie
- Aanpassing van detectie-indexparameters en nauwkeurigheid.
-Template bemonstering en opslag, monsterdetectie-informatie opslaan en terugroepen.
-Kalibratiefunctie camerabeeld
-Het systeem geeft realtime productie-informatie weer (kwalificatiepercentage, totale productie, snelheid, enz.), historische productie-informatie browsen, exporteren en opslaan.
-Machtigingsbeheer op basis van het inlogaccount (zoals gebruikers voor algemene bewerkingen die machtigingen voor parameteraanpassing uitschakelen)
-Bediening en afstelling van het mechanische deel van het systeem
(Zoals het openen van het transmissieapparaat, de aanpassing van de blaastijd van de luchtklep en de aanpassing van het alarmsignaal)
-Extra functies die partij A moet toevoegen
Bedrijfsparameters van het systeem: | |||
Dimensies | 2,4 × 1,0 × 1,8 (m) | Vermogen en frequentie | 220V 20A 50HZ |
Totale kracht | 3,5 kW | Luchtdruk | 0,5 ~ 0,8 MPa Zuiveren en olievrij |
Werktemperatuur | -20℃ ~ 60℃ | Werkvochtigheid | Minder dan 50% relatieve vochtigheid |
Steekproefdiameter: | 10 mm-120 mm | Monster hoogte: | 20mm-200mm |
Details productconfiguratie
Mechanisch onderdeel
Naam | Quantiteit | Eenheid |
Motor | 4 | stuks |
Koppelen | 4 | stuks |
Lagerzitting | 8 | stuks |
Riem | 4 | stuks |
Transmissie onderdelen | 1 | set |
Kader | 1 | set |
Rocker | 1 | set |
Whirlpoolpomp | 1 | set |
Voorbeelden van detectiepatronen voor monsters
Onderstaande patronen zijn allemaal realtime opnames in het bestaande Keye detectiesysteem.De details zijn als volgt:
De bescherming van verpakkingen voor producten is de meest fundamentele en principiële functie van verpakkingsontwerp.De andere functies van het verpakkingsontwerp kunnen alleen verder worden ontworpen op voorwaarde dat de beschermingsfunctie wordt gerealiseerd.De beschermingsfunctie betekent het beschermen van de inhoud tegen invloeden van buitenaf en het voorkomen van schade of bederf van de inhoud veroorzaakt door licht, vocht, enz. De structuur en het materiaal van de verpakking zijn direct gerelateerd aan de beschermende functie van de verpakking.
