De Machine van het de Inspectiesysteem van de hoog rendement220pcs/min EPI Fles voor Drankflessen

Tijdens het veranderen van HUISDIER van materiaal in fles, is er een zeer kritiek proces, namelijk fles het blazen. De flessen blazende machine zet elk voorvormen in diverse vormen van de verpakking van flessen om. De flessen blazende machine drijft het flessenvoorvormen door hoge snelheidsomwenteling om het vormen te bereiken. Tijdens het het vormen proces, is de kwaliteit van de flessenmond bijzonder kritiek. Als er tekorten zoals schade, besnoeiingen of zelfs misvorming zijn, het verdere zullen vullen en het afdekken leiden tot het slechte verzegelen van de fles, die niet alleen heel wat afval veroorzaakt, maar ook veroorzaken de interne vloeistof om te verslechteren, zodat is het bijzonder belangrijk om de tekorten van de flessenmond te ontdekken.

Systeemoverzicht

Het systeem vervoerden de verpakkende de flessensteekproeven van de ijsthee aan de vooraf bepaalde post op een stabiele en ordelijke manier, en brengt dan het gevangen steekproefbeeld aan de software van de beeldverwerking door over het hoog-pixel de industriële camera, met de gestandaardiseerde steekproef vergelijkt en het product met gebreken en het goede product, onderscheidt en producten met gebreken door samengeperste lucht verwijdert. Het valse opsporingstarief is 0,03.

De software bepaalt de vergelijkingsnorm voor de steekproeven, kunnen de exploitanten de vergelijkingsprecisie controleren en de precisienorm kiezen die beste kostuums zelf, daardoor controlerend het tekorttarief.

De opsporingsprestaties zijn als volgt:

- Opsporing van de bodem van buiten de fles (1 reeks van camera): ontdek of er gaten, zwarte vlekken, vlekken, ontbrekende en andere tekenetiket tekorten zijn.

- Opsporing van de bodem van de binnenkant van de fles (1 reeks van camera): ontdek of er zwarte vlekken, vlekken, buitenlandse voorwerpen en andere tekorten zijn.

- De opsporing van de flessenmond (1 reeks van camera): ontdek of er misvorming, gebrek aan materiaal, overlapping, bramen, zwarte vlekken, vlekken, en andere tekorten zijn, om ervoor te zorgen dat de flessenmond intact is.

- De opsporing van het flessenlichaam (8 reeksen van camera): inspecteer alle verschijningen voor tekorten zoals zwarte vlekken, vlekken, onzuiverheden en schade, gaten, en ernstige ongelijke dikte. Het omvatten of de fles verpakking intacte, ontbrekende etiketten, ontbrekende etiketten, het krullen, vlekken is.

- Opsporingssnelheid: 200-220pcs/min

- Opsporingsnauwkeurigheid: 0.2mm

- Precisie: 99%

- Opsporingswaaier: De volledige fles, met inbegrip van de binnen en buitenbodems, en de flessenmond.

Systeemsamenstelling

1. Mechanisch gedeelte

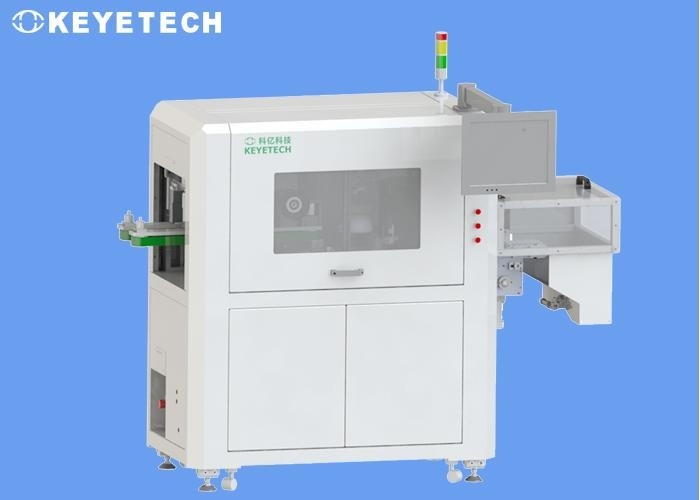

De klant zou de hoogte en de grootte over het materiaal ter plaatse moeten informeren vooraf om het dokken van de de inham en afzet van de materiaaltransportband met de de transportbandlijn ter plaatse van de klant te vergemakkelijken. Het transmissiedeel is de kerncomponent van het systeem, dat al transmissieapparaten en de elektronische hardware draagt (industriële camera's, lichtbronnen, industriële computers, touche screnen, elektrokabinet, enz.). Het transmissiedeel keurt geavanceerde scheidingstechnologie en vacuümadsorptietechnologie goed om ervoor te zorgen dat het elektronische systeem snel beelden en nauwkeurig vangt. Nadat de opsporing over is, voegt het materiaal de functie van het tellen van de opsporingsproducten toe. De tellende nauwkeurigheid is 100%.

2.Software deel

De software is het algemene controleplatform van het materiaal, en de specifieke functies zijn als volgt:

- Open en sluit de functie van de systeemopsporing

- Aanpassing van de parameters en de nauwkeurigheid van de opsporingsindex.

- Malplaatjebemonstering en opslag, de informatie van de steekproefopsporing sparen en rappel.

- De kaliberbepalingsfunctie van het camerabeeld

- Het systeem toont productieinformatie in real time (kwalificatietarief, totale productie, snelheid, enz.), historische productieinformatie doorbladerend, de uitvoer en bewaart functies.

- Toestemmingsbeheer op de login rekening wordt gebaseerd (zoals algemene verrichting maken de gebruikers de toestemmingen die van de parameteraanpassing) onbruikbaar

- Verrichting en aanpassing van het mechanische gedeelte van het systeem

(Zoals open het transmissieapparaat, de aanpassing van de de slagtijd van de luchtklep, en de aanpassing van het alarmsignaal)

- De extra functies die Partij A moet toevoegen

3. Hardwaredeel

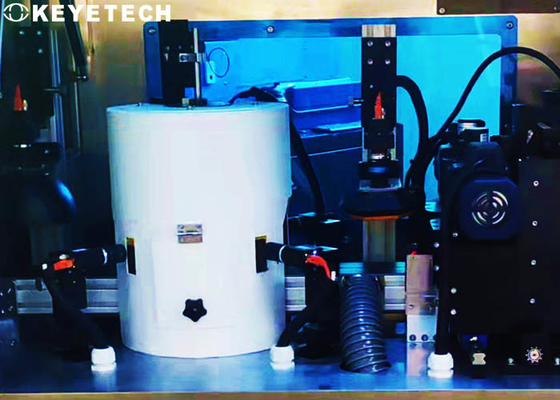

Dit opsporingssysteem gebruikt 11 hoog-pixel industriële camera's en ondersteunende industriële lenzen, met 3 reeksen hoog-helderheids stroboscopische lichtbronnen, die 360 graadopsporing van het flessenlichaam kunnen echt bereiken.

De algemene logicacontrole van het systeem wordt gerealiseerd door een single-chip microcomputer, en de specifieke functies omvatten:

- Breng de camera teweeg om beelden te nemen

- De stroboscoop van de trekker lichtbron

- De uitwerperslag van de trekkersolenoïde om afval te elimineren

- Controleer de riemsnelheid

- Noodsituatie behandeling in het geval van materiële jam in systeem

- Breng het waarschuwings lichte signaal teweeg

Het machinaal bewerken van proces
