De specifieke opsporingsparameters zijn als volgt:
| Model | Cameraaantal | Opsporingswaaier | Inspecteer | Nauwkeurigheid | Precisie | Snelheid |
| Kvis-SC03 | 1 reeks | Voorzijde van de plaat | Zwarte vlekken, vlekken, onzuiverheden | ≥1.0mm
Regelbare precisie | 99.9% | 150 PCs/minuut |
| Vouwen | width≥0.5mm length≥5.0mm | 99.9% |
| perforatie | Penetration≥0.5mm | 99.9% |
| Niet-penetratie | 99.9% |
| Breuk | width≥0.5mm length≥3.0mm | 99.9% |
| Bramen | width≥0.5mm length≥1.0mm | 99.9% |
| 1 reeks | Voorzijde van de (doorzichtige) plaat | Het barsten | width≥0.5mm length≥3.0mm | 99.9% |
| Het verdunnen | width≥0.5mm length≥3.0mm | 99.9% |
| 5 reeks | Steun van de plaat | Zwarte vlekken, vlekken, onzuiverheden | ≥1.0mm | 99.9% |
| Vouwen | width≥0.5mm length≥5.0mm | 99.9% |
| perforatie | Penetration≥0.5mm | 99.9% |
| Niet-penetratie | 99.9% |
| Breuk | width≥0.5mm length≥3.0mm | 99.9% |
| Bramen | width≥0.5mm length≥1.0mm | 99.9%
|
| Systeem werkende parameters |
| Afmetingen | Zie de ontwerptekeningen voor details | Macht en frequentie | 220V 20A 50HZ |
| Totale macht | 5.0~6.0 kW | Luchtdruk | 0.5~0.8MPa zuiver en olievrij |
| Het werk temperatuur | -20℃ ~ 60℃ | Het werk vochtigheid | Onder de relatieve vochtigheid van 50% |
1. Opsporingsproducten
De producten van de dinerplaat, de papier-plastic materiële, witte en primaire kleuren, zijn verdeeld in diverse specificaties, hebben de beschikbare dinerplaten zeer het leven van mensen vergemakkelijkt. Vandaag om kosten te besparen, zijn de ondernemingen bijna begonnen om beschikbare platen te gebruiken om kosten te besparen, en één of ander unieke patronen of gedrukt merkembleem te brengen. In een groot aantal de marktvraag, de ervaring beïnvloedt van de consument direct de handelaarsstrenge eisen op verpakkingskwaliteit. om de productieefficiency te verhogen, veranderde de fabrikant de tijdrovende en arbeid-intensieve handopsporing, en verkoos in plaats daarvan om het intelligente opsporingsmateriaal aan zijn eigen productielijn te enten. Tot dusver, is Keye Tech bezig geweest met de verpakkende opsporingsindustrie en heel wat diner op plaat betrekking hebbend opsporingsmateriaal gemaakt. , Zijn Er goede professionele voorbeelden in de industrie. De grote gegevens intelligente algoritmen kunnen worden gebruikt om de opsporingsgegevens in realtime bij te werken en mogelijke problemen in de productielijn op tijd te ontdekken.
Neem nu de verzamelde steekproeven met diameters van 155mm, 175mm, en 235mm als voorbeelden (zie daadwerkelijke steekproeven voor details) om de details van ons opsporingsmateriaal te introduceren.
Om de verenigbaarheidsopsporing van de bovengenoemde drie producten te bereiken, moet het het mechanisme van de voor en naherfstautomatisering, de aanpassing van de opsporingsmachine aan de interfacepositie en de camerabrandpuntsafstand, de omschakelingstoepassing van de opsporingssoftware, enz. impliceren, en de daadwerkelijke verrichting vereist het personeel ter plaatse van de klant om proficiently te werken.
2. Opsporingsprincipe
Door het dokken van het voedende en scheidende mechanisme, worden de producten overgebracht naar de specifieke opsporingspost op een stabiele en ordelijke manier op een voor-omhooggaande manier, en brengt dan het gevangen steekproefbeeld aan de software van de beeldverwerking door over het hoog-pixel de industriële camera, met de gestandaardiseerde steekproef vergelijkt en het product met gebreken en het goede product, onderscheidt en de overeenkomstige pneumatische componenten controleert om producten met gebreken te verwerpen en definitief gekwalificeerde producten te verzamelen. Het achterste deel die platform van de opsporingsmachine kan vervoeren het dienbladmechanisme voor het ontvangende materiaal stapelen.
De software bepaalt de vergelijkingsnorm voor de steekproeven, kunnen de exploitanten de vergelijkingsprecisie controleren en de precisienorm kiezen die beste kostuums zelf, daardoor controlerend het tekorttarief.
3. Opsporingsdetails
Ons ontwerpplan keurt 3 reeksen hoog-pixel industriële camera's en krachtige stroboscopische lichtbronnen goed om een volledige waaier van visuele opsporing voor de verschijningstekorten van de producten van de dinerplaat uit te voeren. De opsporingssnelheid is 150 stukken per minuut. Het materiaal kan 7*24-uren van verrichting realiseren, en de ongeschikte producten kunnen automatisch online worden verworpen.
De gehele reeks van opsporingsmateriaal omvat mechanische gedeelten, de visuele elektronische hardware en software van het opsporingssysteem. De ingang en de uitgang van de opsporingsmachine kunnen met het automatiseringsmechanisme (zie de ontwerptekeningen voor details) worden geïntegreerd, en kunnen met stroomopwaartse en stroomafwaartse productie volgens de specifieke productiebehoeften van klanten op plaatsmateriaal worden verbonden.

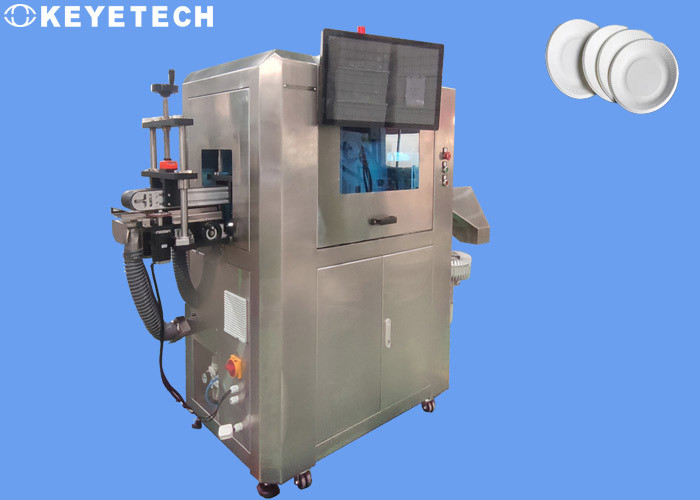

Het algemene materiaaldiagram is als volgt:
1. Opsporingsnormen
De zwarte vlekken, vlekken, haar, buitenlandse organismen, onzuiverheden (verschillende kleuren), gele vlekken, zullen volgens de zwarte indicatoren van de vlekopsporing worden geanalyseerd en worden verwerkt. Het verschil in grijs waardecontrast moet groter zijn dan 40 effectief te ontdekken. Als de steekproef transparante olievlekken of lichte zwarte vlekken heeft, en het grijze verschil van het waardecontrast (onder 40) laag is, kan het opsporingseffect niet worden bereikt.
Bij het daadwerkelijke ontdekken, wegens de kritieke schommelingsstaat van bepaalde gegevens die van het opsporingspunt het oordeel beïnvloeden, zal het een bepaalde waarschijnlijkheid van productmisdetection veroorzaken. Parameter het plaatsen van de systeemsoftware kan worden aangepast om het daadwerkelijke effect te bereiken.
2. De instructies voor camera gebruiken:
- Opsporing van de rug van de dinerplaat: Door het automatische mechanisme van de plaatscheiding, gaat één enkel product het mechanisme van de glasdraaischijf op een stabiele en ordelijke manier in, en aan de achteropsporingspost vervoerd. Een reeks industriële camera's wordt geplaatst onder het product en met de visuele voor lichtbron gebruikt. Nadat het beeld wordt verzameld, wordt het systeem verwerkt.
3. Het opsporingsmateriaal moet regelmatig tijdens gebruik (zoals transportband het schoonmaken, camera het schoonmaken, enz.) worden gehandhaafd en worden schoongemaakt, en de tellende functie kan worden gerealiseerd nadat het afgewerkte product wordt getest.
4. Systeemsamenstelling
(1) mechanisch gedeelte:
Het mechanische gedeelte is de kerncomponent van het systeem, dat al transmissieapparaten en de elektronische hardware draagt (industriële camera's, lichtbronnen, industriële computers, touche screnen, elektrodozen, enz.). Het ondersteunende mechanisme van de glasdraaischijf in het materiaal kan het weergaveperspectief van het product openen en Industriële camera's effectief maken beelden verzamelen voor analyse en verwerking.
(2) hardwaredeel:
Het hardwaredeel omvat camera's, lenzen, lichtbronnen, de kleppen van de hoge snelheidslucht, computers, touche screnen en andere elektroapparaten.
5. Beelden door echte machine (een deel van het diagram is slechts voor verwijzing die) worden verzameld:
Frontale zwarte vlekken en vuil
