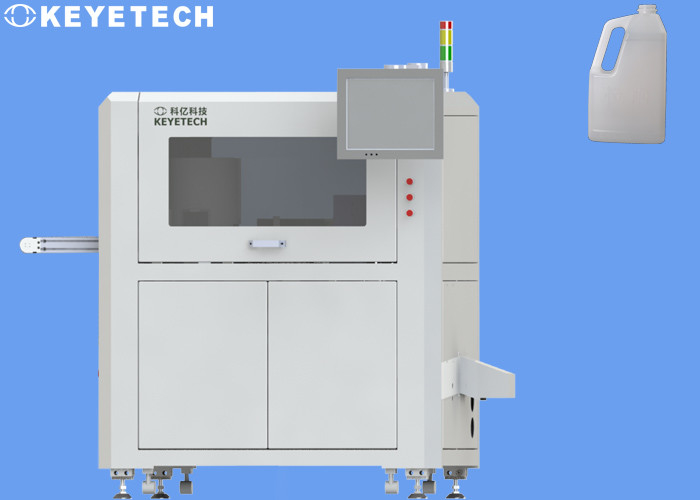

Van het de Inspectiemateriaal HMI van de vatfles Verpakkend Gebaseerd de Inspectiesysteem Visie

Inspectienormen

Het ontdekken van producten

De specerij die flessen, HDPE materiaal, met een handvatstructuur verpakken, het flessenlichaam heeft een enig-opgeruimd etiket wanneer het ontdekken, ziet de daadwerkelijke steekproef voor details.

Opsporingsprincipe

Stabiel en ordelijke overdracht brengt de vat en flessenproducten aan een specifieke post volgens een vaste richtlijn (zoals het gebied van de handvatstructuur vooruit), en dan het gevangen steekproefbeeld aan de software van de beeldverwerking door over het hoog-pixel de industriële camera, met de gestandaardiseerde steekproef vergelijkt en het product met gebreken en het goede product, onderscheidt en de overeenkomstige pneumatische componenten controleert om producten met gebreken te verwerpen en definitief gekwalificeerde producten te verzamelen.

De software bepaalt de vergelijkingsnorm voor de steekproeven, kunnen de exploitanten de vergelijkingsprecisie controleren en de precisienorm kiezen die beste kostuums zelf, daardoor controlerend het tekorttarief.

Opsporingsdetails

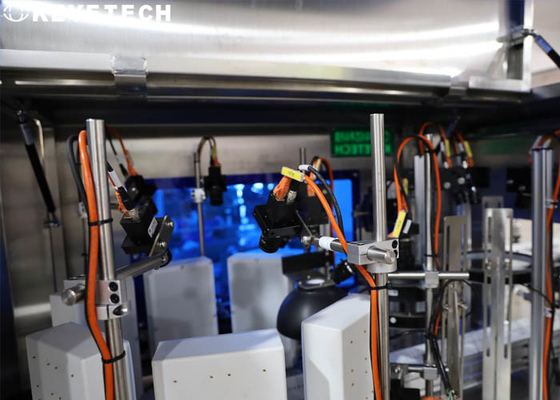

Ons ontwerpplan gebruikt 14 reeksen hoog-pixel industriële camera's en krachtige stroboscopische lichtbronnen, en leidt een uitvoerige opsporing van de flessenmond, flessenbodem en de tekorten van het flessenlichaam van het product. De gehele reeks van opsporingsmateriaal omvat mechanische gedeelten, visuele elektronische hardware en opsporingssystemen. De software, de ingang en de uitgang van de detector kunnen met de transportbandlijn worden geïntegreerd. De opsporingssnelheid is 3600 stukken per uur. Het materiaal kan 7*24-uren van verrichting realiseren, en de ongeschikte producten kunnen automatisch online worden verworpen.

De instructies voor camera gebruiken:

De het vliegtuigopsporing van de flessenmond, voegt 1 reeks industriële camera's boven het flessenlichaam aan gebruik met visuele lichtbron toe om het beeld van het gebied van de flessenmond voor verwerking te verzamelen.

- Opsporing van de zijoppervlakte van het flessenlichaam. Onderzoekend de speciale structuur van het flessenlichaam en de hoogte van het flessenlichaam voorbij de enig-camera het bekijken hoekwaaier, wordt het plan ontworpen om camera's op de hogere en lagere delen te installeren, en elk deel gebruikt 6 reeksen camera's om een toroidal opsporing te vormen, mengt Een totaal van 12 reeksen industriële camera's, met het gebruik van visuele lichtbronnen, weergave zich niet in elkaar, en het systeem wordt uitgevoerd na beeldaanwinst.

Ontdek de buiten bodem van de fles. De bodem van het flessenlichaam wordt opgeschort door een het vastklemmen mechanisme, en 1 reeks industriële camera's is hieronder geïnstalleerd, die samen met een visuele lichtbron wordt gebruikt om beelden van de buitenbodem voor verwerking te verzamelen.

Het opsporingsmateriaal moet regelmatig tijdens gebruik (zoals transportband het schoonmaken, camera het schoonmaken, enz.) worden gehandhaafd en worden schoongemaakt, en de tellende functie kan worden gerealiseerd nadat het afgewerkte product wordt getest.

Systeemsamenstelling

Dit plan wordt verklaard van de volgende aspecten: mechanisch gedeelte, hardwaredeel, en softwaredeel. De specifieke instructies zijn als volgt:

(1) mechanisch gedeelte:

Het mechanische transmissiedeel is de kerncomponent van het systeem, dat al transmissieapparaten en de elektronische hardware draagt (industriële camera's, lichtbronnen, industriële computers, touche screnen, elektrodozen, enz.). De transportband keurt de negatieve technologie van de drukadsorptie goed om ervoor te zorgen dat het elektronische systeem snel beelden en nauwkeurig neemt.

(2) hardwaredeel:

Het hardwaredeel omvat camera's, lenzen, lichtbronnen, pneumatische apparaten, computers, touche screnen en andere elektroapparaten.
