Het Materiaal van de de Flesseninspectie van Ebi van de oogdaling Al Inspecteur van de Oppervlakte Lege Fles

wegens de ononderbroken update en de ontwikkeling van moderne elektronische producten, het veroorzaakt=heeft= grote druk op menselijke ogen, zoals bijziendheid, visuele moeheid, oogontsteking enz. om de ogen te beschermen, zijn er overeenkomstige oogdalingen die kunnen worden behandeld en worden verlicht. De flessen van de oogdaling hebben een bepaalde graad van bijzonderheid. Tegelijkertijd, wegens de capaciteitskenmerken van de oogdaling zelf (om efficiënte geneeskrachtige eigenschappen te verzekeren, is de fles van de oogdaling over het algemeen niet te groot), leidt dit tot een klein flessenlichaam. In het massaproduktieprocédé, zal de handopsporing van visuele moeheid leiden tot lage die opsporingsefficiency, en omdat het een product op het oog wordt gebruikt is, moet het in strikte overeenstemming met de productienormen van het de Drugbeleid van de Staat worden geproduceerd, zodat is de opsporing van de verschijning van de fles van de oogdaling ook bijzonder belangrijk.

Het ontdekken van producten

1. De oogdalingen die fles met doorzichtige kleur verpakken, zien daadwerkelijke steekproef voor details.

2. De verenigbaarheid van de volgende producten met verschillende specificaties en grootte wordt beschreven als volgt:

1. 15ml, 10ml, de producten van 8ml drie kan de compatibele opsporingstoepassing realiseren, de schakelaaraanpassing van het overeenkomstige mechanisme moeten maken
2. wegens het werkende milieu van het het vastklemmen mechanisme, 3ml-1) producten als van 5ml en van 3ml (met de bovengenoemde drie producten compatibel zijn, kan het problemen in de vastklemmende (bias) staat van het product veroorzaken, dat niet bevorderlijk voor de totstandbrenging van de opsporingsfunctie is, zodat wordt ons bedrijf het geadviseerd dat de producten van 5ml en 3ml (3ml-1) niet compatibel zijn.

3. Aanpassingsstappen voor verenigbaarheid het ontdekken van toepasselijke producten:

1. Pas de positie van de transportband aan door de detector wordt vastgeklemd die
2. De gedeeltelijke aanpassing van de cameranadruk
3. (Voor de aanpassing van de bovengenoemde machines en de hardware, zal ons bedrijf zal de gebruikers begeleiden om proficiently tijdens de naverkoopdienst en opleiden te werken ter plaatse)
4. Verrichting en toepassing van het ontdekken van software

Opsporingsprincipe

Het product is stabiel en oppasser naar een specifieke die post door het overdrachtapparaat wordt overgebracht, en dan wordt het beeld van de hoog-pixelsteekproef door de industriële camera wordt genomen overgebracht naar de software van de beeldverwerking, en het standaardmonster wordt vergeleken en geanalyseerd om het goede product en het product met gebreken te bepalen, en pneumatisch corresponderen te controleren om de producten met gebreken te verwijderen en definitief de gekwalificeerde producten te verzamelen dat.

De software zal de norm van de steekproefvergelijking openen, en het productiepersoneel op de klantenplaats kan de vergelijkingsnauwkeurigheid controleren en de nauwkeurigheidsnorm kiezen het meest geschikt voor hun eigen productievoorwaarden, daardoor controlerend het tarief van het producttekort.

Het ontdekken van details

Ons ontwerpplan keurt 8 reeksen hoog-pixel industriële camera's en krachtige stroboscopische lichtbronnen goed om een volledige waaier van visuele opsporing voor de verschijningstekorten van het flessenlichaam uit te voeren. De opsporingssnelheid is 100 stukken per minuut. Het materiaal kan 7*24-uren van verrichting realiseren, en de ongeschikte producten kunnen automatisch online worden verworpen.

De volledige reeks van het ontdekken van materiaal omvat mechanische gedeelten, visuele elektronische hardware en het ontdekken van systeemsoftware. De ingang en de uitgang van de detector kunnen met de de transportbandlijn ter plaatse van de klant worden geïntegreerd, en kunnen met stroomopwaarts en stroomafwaarts productiemateriaal (zoals lekdetectors, lekdetectors, Verpakkers en ander materiaal) worden verbonden.

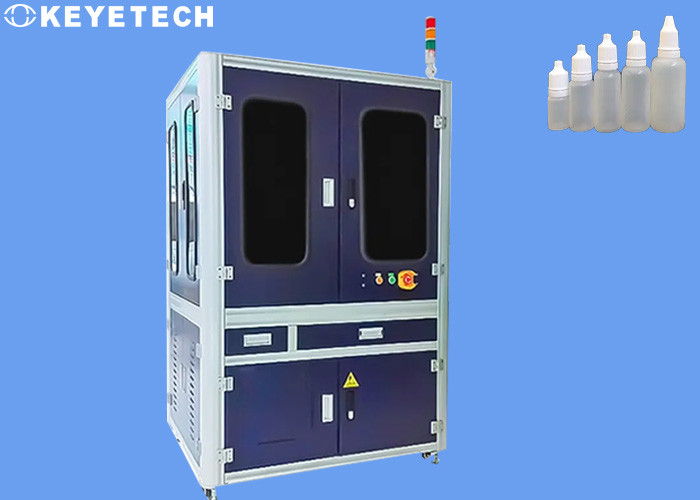

Het het ontdekken materiaal wordt getoond in de figuur hieronder (voor verwijzing slechts):

1. Het ontdekken van normen

2. De instructies voor camera gebruiken:

Opsporing van de buitenbodem van de fles. Het perspectief van de bodem van de fles wordt geopend door het vastklemmende en vervoerende mechanisme, en 1 reeks industriële camera's is hieronder geïnstalleerd met de visuele lichtbron gebruiken om het beeld van de bodem van de fles voor verwerking te verzamelen.

De opsporing van de binnenbodem van de fles, voegt 1 reeks industriële camera's boven de mond van de fles toe, en gebruikt het met een visuele lichtbron om het bodembeeld van de fles voor verwerking te verzamelen.

De opsporing van het vliegtuig van de flessenmond, voegt 1 reeks industriële camera's boven de flessenmond toe, en gebruikt de visuele lichtbron om het vliegtuigbeeld van de flessenmond voor verwerking te verzamelen.

De opsporing van de binnenmuur van de flessenmond, 1 reeks industriële camera's is geïnstalleerd boven de flessenmond, met het gebruik van visuele lichtbron, wordt het beeld van de binnenmuur van de flessenmond verzameld voor verwerking.

Opsporing van buiten het flessenlichaam. 4 reeksen industriële camera's zijn geïnstalleerd rond het flessenlichaam om een 360 graad toroidal opsporing te vormen, die samen met de visuele lichtbron wordt gebruikt, en het zijbeeld wordt verzameld en door het systeem verwerkt.

3.The het opsporingsmateriaal moet regelmatig tijdens gebruik (zoals transportband het schoonmaken, camera het schoonmaken, enz.) worden gehandhaafd en worden schoongemaakt, en de tellende functie kan worden gerealiseerd nadat het afgewerkte product wordt ontdekt.

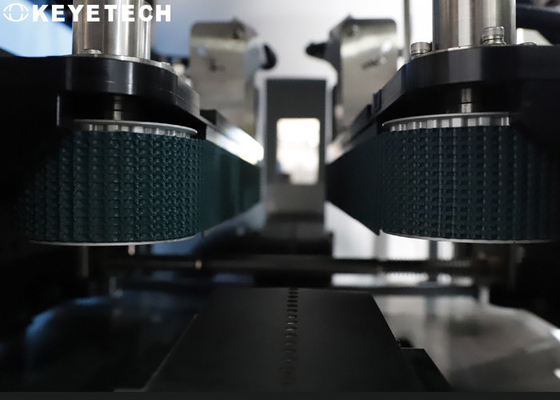

4. Beelden door echte machine worden verzameld die:
