Visueel Verpakkend Inspectiemateriaal voor Roomijsdocument Koppen

Het productetiket is een belangrijk „statussymbool“ van een product, en het traditionele etiket gebruikt directe het schermdruk, hitte - inkrimpbare etiketten, en zelfklevende etiketten aan tekenproducten. Nochtans, in de bevroren productindustrie, zijn de traditionele etiketten het gemakkelijke rand krullen, het verschroeien, en afwerpen zal veroorzaakt door het bevriezen en vochtigheid de volgende productverkoop beïnvloeden. De geboorte van in-filmstickers is het begin van een goede verandering in dit fenomeen. Dit is een nieuwe etiket verpakkende vorm die van traditioneel verschillend is, zowel sterk als mooi, en het wordt ook wijd gebruikt in andere industrieën op het verpakkende gebied. Het bestaan van in-vormstickers niet alleen maakt de totale kost van het product beduidend lager dan traditionele etiketten en de directe serigrafiedruk, maar ook, wordt het volledige lichaam van het in-vormhandelsmerk gemaakt van polyolefin materialen, die kunnen met de container worden verpletterd en worden opnieuw gebruikt zonder weg wordt gepeld, en geen secundaire verontreiniging kwam voor.

Nochtans, in het productieproces, nadat de film gevormde slag is, kan het niet afzonderlijk worden ontdekt. Daarom in het productieproces, door de opsporing van de productverschijning, kunnen de mogelijke problemen in de productielijn worden geanalyseerd, en Keye Tech zal een algemeen opsporingsplan voor het koplichaam, systemisch ontwerpen de verpakkingsdetails van het product ontdekken.

1. Het ontdekken van producten

Pp-de producten van de in-vormkop, voor voedsel verpakking worden gebruikt, zien daadwerkelijke steekproeven voor details dat.

2. Opsporingsprincipe

Door het dokkende vervoerende apparaat (het product moet output in een rechte lijn met de mond zijn die naar omhoog onder ogen zien, en product het uit elkaar plaatsen moet boven de straal van de kopmond worden gehouden), worden de producten overgebracht naar een specifieke post op een stabiele en ordelijke die manier, en dan wordt het beeld van de hoog-pixelsteekproef door de industriële camera wordt genomen overgebracht naar de software van de beeldverwerking, en het standaardmonster wordt vergeleken en geanalyseerd om het goede product en het product met gebreken te bepalen, en pneumatisch corresponderen te controleren om de producten met gebreken te verwijderen en definitief de gekwalificeerde producten te verzamelen.

De software zal de norm van de steekproefvergelijking openen, en het productiepersoneel op de klantenplaats kan de vergelijkingsnauwkeurigheid controleren en de nauwkeurigheidsnorm kiezen het meest geschikt voor hun eigen productievoorwaarden, daardoor controlerend het tarief van het producttekort.

3, Ontdekkend details

Ons ontwerpplan keurt 14 reeksen hoog-pixel industriële camera's en krachtige stroboscopische lichtbronnen goed om een volledige waaier van visuele opsporing voor de verschijningstekorten van het flessenlichaam uit te voeren. De opsporingssnelheid is 120 stukken per minuut. Het materiaal kan 7*24-uren van verrichting realiseren, en de ongeschikte producten kunnen automatisch online worden verworpen.

De gehele reeks van het ontdekken van materiaal omvat mechanische gedeelten, visuele elektronische hardware en het ontdekken van systeemsoftware. De ingang en de uitgang van de het ontdekken machine kunnen met de transportbandlijn ter plaatse (zie de ontwerptekeningen voor details) worden geïntegreerd, en kunnen met het stroomopwaartse en stroomafwaartse productiemateriaal volgens de specifieke productiebehoeften van de klant worden verbonden.

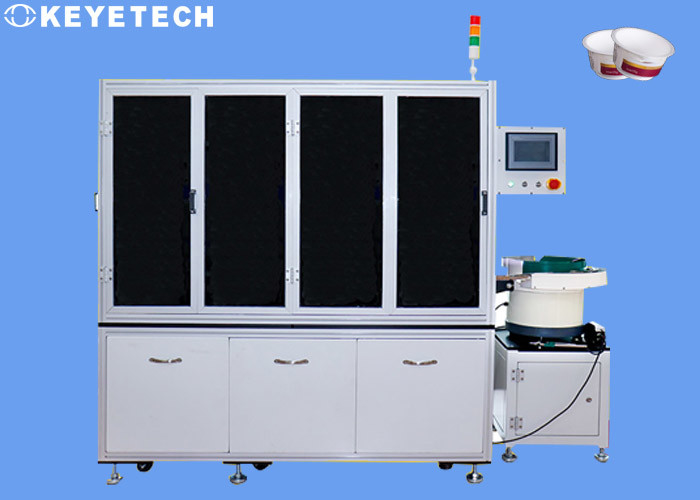

Het het ontdekken materiaal wordt getoond in de figuur hieronder (verwijzing):

Het opsporingsmateriaal moet regelmatig tijdens gebruik (zoals transportband het schoonmaken, camera het schoonmaken, enz.) worden gehandhaafd en worden schoongemaakt, en de tellende functie kan worden gerealiseerd nadat het afgewerkte product wordt ontdekt.

4.System samenstelling

(1) mechanisch gedeelte:

Het mechanische gedeelte is de kerncomponent van het systeem, dat al transmissieapparaten en de elektronische hardware draagt (industriële camera's,

Lichtbron, industriële computer, touch screen, elektrodoos, enz.).

De transportband keurt een vacuümadsorptieriem goed om de steekproef op de oppervlakte van de riem te adsorberen en te bevestigen zonder het glijden, zodat het beeld nauwkeurig kan worden genomen.

(2) hardwaredeel:

Het hardwaredeel omvat camera, lens, lichtbron, de klep van de hoge snelheidslucht, computer, touch screen en ander elektromateriaal.

(3) opsporingssoftware:

De software is het hoofdcontroleplatform van het materiaal, en de specifieke functies zijn als volgt:

1. Laat en sluit de functie van de systeemopsporing toe
2. Aanpassing van de parameters en de nauwkeurigheid van de opsporingsindex.
3. Malplaatjebemonstering en opslag, de informatieopslag van de steekproefopsporing en rappel.
4. De kaliberbepalingsfunctie van het camerascherm
5. Van de systeemproductie functioneren de informatie (gekwalificeerde tarief, totale productie, snelheid, enz.) vertoning in real time, de historische productieinformatie, de uitvoer en de opslag die de doorbladeren.
6. Toestemmingsbeheer op de login rekening wordt gebaseerd (zoals algemene verrichting maken de gebruikers de toestemmingen die van de parameteraanpassing) onbruikbaar
7. Verrichting en aanpassing van het mechanische gedeelte van het systeem (zoals het openen van het transmissieapparaat, de controle van de cilinder, de aanpassing van het alarmsignaal)
8. Andere functies

Beelden door echte machine (zie daadwerkelijke steekproeven voor details dat) worden verzameld:
