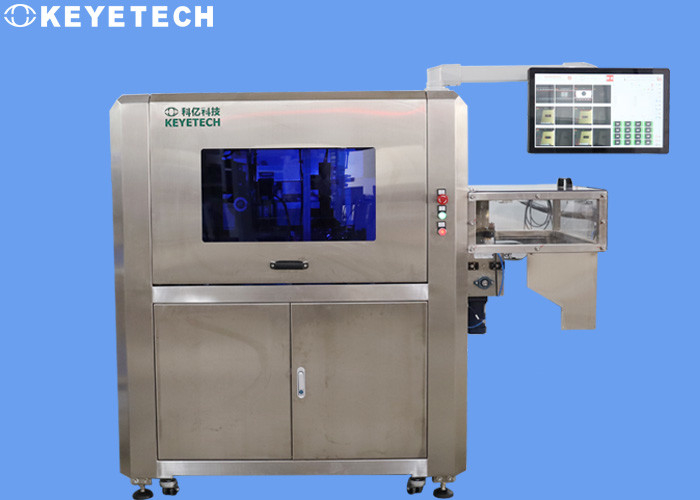

Machine van de de Camera de Visuele Inspectie van de digitale afbeeldingverwerking CCD voor Aluminiumplaat

Machine van de de Camera de Visuele Inspectie van de digitale afbeeldingverwerking CCD voor Aluminiumplaat

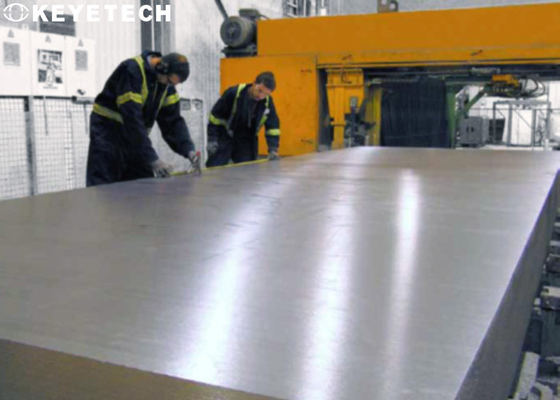

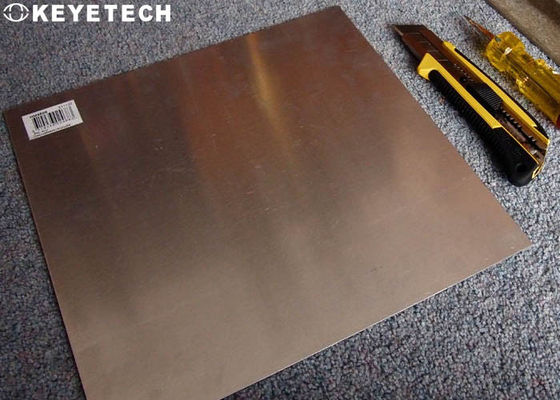

Met de snelle ontwikkeling van de technologie van de aluminiumverwerking, het anodiseren materialen zijn de met hoge toegevoegde waarde, CTP de raadsbasissen, het aluminium voor pop-hoogste blikken, en de automobielbladen de belangrijkste producten van diverse van de aluminiumblad en strook verwerkingsinstallaties geworden. Nochtans, de inspectiemethode die zich op het menselijke oog voor oppervlaktekwaliteit baseert lang niet gekund heeft aan de behoeften van nieuwe vormen van controle in real time, online vroegtijdige waarschuwing, tekortanalyse, en afgewerkt productclassificatie voor hoge snelheidsproductie voldoen. Daartoe, moet een systeem van de beeldverwerking voor toezicht in real time en nauwkeurig op oppervlaktekwaliteit worden geïntroduceerd om het kwaliteitscontrolevermogen van high-precision aluminiumstroken te verzekeren. Het systeem van de het tekortopsporing van de aluminium (plaat, strook, folie) oppervlakte is verdeeld in twee delen: hardwarestructuur en softwaresysteem.

Inspectiemethodes

Het CCD-signaal dat synchroon door de codeur wordt overgebracht wordt eerst voorbewerkt door de versnellingskaart om het signaal verder te verbeteren, en dan een beeld onophoudelijk te vormen. Het voorbewerken omvat: gebruikend de analyse van Fourier, die het signaal denoising, aanpassend de helderheid en het contrast van het beeld, rand het scherpende en gladmakende filtreren. De aanpassing van intensiteit en contrast verbetert de kenmerkende waarde van het beeld en is gemakkelijk zich te identificeren. Rand het scherpen zal de beeldgrens van onduidelijk beeld duidelijk maken, en het is gemakkelijk om de grootte en de vorm van het tekort te bepalen. De het gladmaken filter keurt de middenfiltermethode goed, die de interferentieimpuls en het punt-als lawaai kan goed onderdrukken, en tegelijkertijd de randinformatie kan beter bewaren.

Nadat de grayscaleanalyse wordt voltooid, zal het signaal aan het automatische identificatiesysteem worden overhandigd. Het automatische identificatiesysteem is uitgerust met een waaier van verwachte kenmerkende waarden voor elk die type van hexidinetekort op gemeenschappelijke tekorten op de oppervlakte van het aluminiumblad wordt gebaseerd. Tijdens inspectie, vergelijkt het identificatiesysteem hoe goed passen de signaaleigenschappen de bepaalde tekorttypes aan en, zodra bevestigd, brengt de vertoning teweeg. Als de tekorten worden gevonden, het synchrone kan merken worden uitgevoerd, en de oppervlaktekwaliteit van het gehele broodje van aluminiumblad kan worden gesorteerd om volledige gegevens van de oppervlaktekwaliteit van het gehele broodje van aluminiumblad te verkrijgen.

Materiaaloverzicht

- De online hoge snelheidsopsporing, verbetert opsporingsefficiency en de nauwkeurigheid, drukt menselijke kosten.

- Nauwkeurige identificatie van de hoog-pixel is de industriële camera, het aantal camera's ontworpen, nauwkeurige 0.1mm, kan de snelheid volgens de opsporingsvereisten worden aangepast.

- Compatibel systeem met veelvoudige specificaties, kostenbesparingen.

- Voer online opsporing uit en sluit voor gehandicapte vorktekorten: uitzwarte vlekken, kleurenverschil, onzuiverheden, hiaten, residu's van materiaal, overlappingen, bellen, luchtholten, misvorming, dikte, grootte, enz.

Hardware&software

1)De hardwarestructuur omvat het verstrekken van verlichtings lichtbron met hoge intensiteit, CCD-camera, beeldaanwinst en de verwerking van systeem, het systeem van de gegevensinterface, systeemserver, gegevensserver en schijfserie.

• Verlichtings de lichtbron met hoge intensiteit is een belangrijk stuk van het volledige systeem van de oppervlakteinspectie. De intensiteit van de lichtbron lost de moeilijkheid van signaalaanwinst voor op de CCD-camera door het ruwe milieu en de diffuse die emissie wordt veroorzaakt door de oppervlakteruwheid wordt veroorzaakt van de aluminiumplaat die. Een halogeen lichtbron met sterke het doordringen macht zou op de hete walserij moeten worden gebruikt, en een LEIDENE lichtbron met gelijk verspreid licht zou op de het eindigen machine moeten worden gebruikt.
• De camera keurt van de dalsahoge snelheid CCD van Canada de camera van het de lijnaftasten goed. De camera gebruikt de technologie van het lijnaftasten om de oppervlakte van de aluminiumstrook onophoudelijk af te tasten, en kan signaal het volgen van zelfs 20.000 lijnen per seconde voltooien.

2)Het softwaresysteem is samengesteld uit een reeks van software met krachtige beeldfuncties onder het vensterskader. Het omvat systeemverrichting controlemodule, de aanwinstenmodule van het kwaliteitstekort, secundaire de verwerkingsmodule van de beeldkwaliteit, module de in real time van de systeemvertoning, rapport en het sorteren van module.

De naverkoopdienst

Het bedrijf heeft een volledig technisch de dienstteam en een snel reactiemechanisme, en de dienstspecialisten voor elke klant gehad, die technische overleg en foutenrapporten van klanten kan op elk ogenblik ontvangen. En om snelle reactie op klantennoodsituaties te verzekeren, om ervoor te zorgen dat de klanten de bevredigende dienst ontvangen. Tijdens epidemisch of wegens speciale redenen, wanneer de naverkoopingenieurs de plaats niet kunnen bereiken, kan het de dienstcentrum klantenmateriaal voor het oplossen van problemen en technisch overleg ver aanpassen.

Nadat het materiaal bij de klantenplaats aankomt, komt de naverkoopingenieur op tijd aan om materiaalinstallatie, opdragend, en verrichting opleiding uit te voeren. De productkwaliteit van de gehele machine is traceable, en de periode van de kwaliteitsgarantie is 1 jaar vanaf de datum van goedkeuring. In het geval van non-human fouten tijdens de garantieperiode, zullen de naverkoopingenieurs snel bij de plaats aankomen of zullen verre raad voor vrij onderhoud geven.
