De off-line Machine van de Flessen Visuele Inspectie met Autoverwerping & Tellend Systeem

De off-line Machine van de Flessen Visuele Inspectie met Autoverwerping & Tellend Systeem

Inspectieprincipe

De oplossing gebruikt 8 reeksen high-resolution industriële camera's en krachtige stroboscoop lichtbronnen om globale visuele inspectie voor de verschijningstekorten van flessenproducten te leiden. De inspectiesnelheid is 120 stukken per minuut. De ongeschikte producten kunnen automatisch online worden verwijderd.

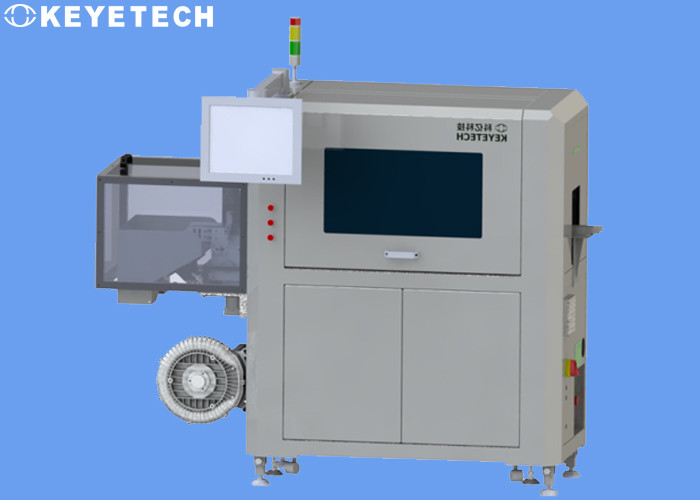

De gehele reeks van het testen materiaal omvat mechanische gedeelten, visuele elektronische hardware en het testen systeemsoftware. De ingang en de uitgang van de het testen machine kunnen met de de transportbandlijn ter plaatse van de klant worden geïntegreerd, en kunnen aan stroomopwaarts en stroomafwaarts productiemateriaal (zoals lekmeetapparaten, persen en ander materiaal, enz.) worden verbonden.

Inspectienota's:

De zwarte vlekken, de vlekken, het haar, en de onzuiverheden (verschillende kleuren) zullen volgens de zwarte index van de vlekopsporing worden geanalyseerd en worden verwerkt. Het verschil tussen de grijze waarde van dit punt moet groter zijn dan 15, die effectief kunnen worden ontdekt. Als de steekproef transparante olievlekken of lichte zwarte vlekken heeft, en de grijze het verschilwaarde van het waardecontrast (minder dan 15) laag is, kan het opsporingseffect niet worden bereikt.

Als de productstructuur, in de daadwerkelijke inspectietoepassing speciaal is, zal er een bepaalde opsporings dode hoek op het structurele overlappende gebied van de weergave zijn van de vliegtuiglens (zoals het gebied onder de draad en de opheffende ring, het hoekgebied tussen de stappen van het flessenlichaam, enz.), en de beeldaanwinst kan niet deze dode hoek bereiken. zodat kan het niet effectief worden ontdekt.

Toepassing van camera

• Voor het vliegtuigopsporing van de flessenmond, is een reeks industriële camera's geïnstalleerd boven de flessenmond, en met het gebruik van visuele lichtbron, wordt het het vliegtuigbeeld van de flessenmond verzameld voor verwerking.
• Voor de inspectie van de binnenmuur van de flessenmond, is een reeks industriële camera's geïnstalleerd, uitgerust, en wordt gebruikt boven de flessenmond met een lens binnen de ring die samen met het gebruik van visuele lichtbronnen, beelden van de binnenmuur van de flessenmond voor verwerking te verzamelen.

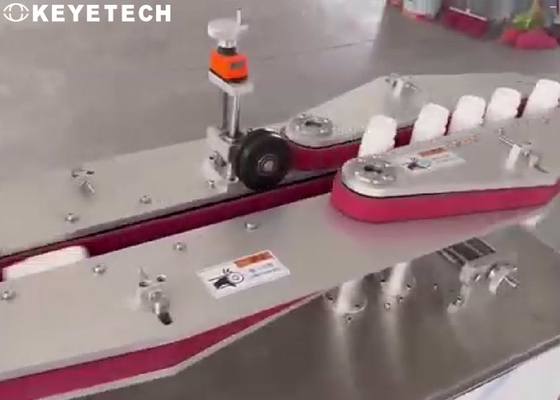

• Voor de opsporing van de buitenbodem van de fles, wordt het flessenlichaam opgeschort in de lucht door een specifiek vervoerend mechanisme, en een reeks industriële camera's is hieronder geïnstalleerd, en het beeld van de buitenbodem van de fles wordt verzameld voor verwerking samen met het gebruik van visuele lichtbronnen.
• De bodemopsporing in de fles, een reeks industriële camera's is geïnstalleerd boven de flessenmond, en met het gebruik van visuele lichtbron, wordt het beeld van de bodem in de fles verzameld voor verwerking.
• Voor de zijinspectie van het flessenlichaam, zijn 4 reeksen industriële camera's geïnstalleerd rond het flessenlichaam om een de oppervlakteinspectie van de 360 graadring te vormen. Met het gebruik van visuele lichtbron, wordt het zijbeeld systematisch verzameld en verwerkt.

Bedrijfprofiel

KEYETECH is altijd geëngageerd aan de toepassing van kunstmatige intelligentie op het gebied van visietechnologie geweest, die menselijke ogen en hersenenbesluit vervangen met beeldverwerking en AI het redeneren berekeningen, en het integreren van de kwaliteitsopsporing en het sorteren aan industrieproducten in traditionele productie om tot de productie meer digitalisering, Intelligentie, visualisatie, en persistentie te maken. Verbetert ook zeer de efficiency en de nauwkeurigheid van industriële opsporing, en verbetert het intelligente niveau van de verwerkende industrie.
