AOI Visual Inspection System voor Kroonkurk-Pakkingsverbinding het Controleren

Bedrijfprofiel

De zeer belangrijke Technologie baseert zich op het Belangrijkste Laboratorium van Patroonerkenning van de Universiteit van Wetenschap en Technologie van China, en heeft een doctoraal R&D-team op hoog niveau behandelend de volledige technologieketen van optica, werktuigkundigen, elektriciteit, gegevensverwerking en software. Door de projectpraktijk op het gebied van de verpakking van containers, zijn 3C, de geneeskunde, de textiel, het voedsel, enz., de software kvs-AI en het hardwareplatform gecreeerd, zodat AI de technologie in echte productiviteit kan worden omgezet.

Inspectieprincipe

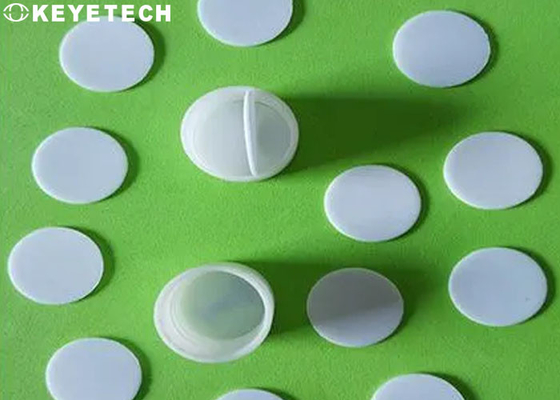

Deze regeling wordt ontworpen volgens de daadwerkelijke werkstukvoorwaarden op plaats, en de kroonkurk-pakking wordt visueel geïnspecteerd om het handinspectiewerk te vervangen. Het opsporingssysteem integreert visuele optische hardware, als geheel de software van het opsporingssysteem, en dubbele stootkussensensoren.

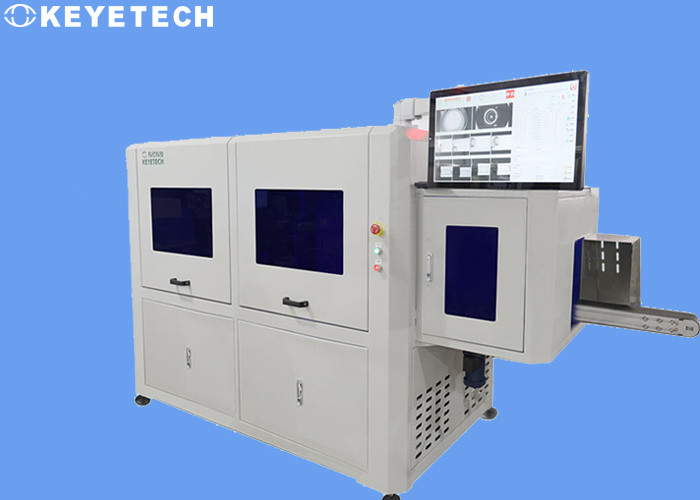

Het opsporingsmateriaal is online geïnstalleerd op de productielijn. De opsporingssnelheid is 500/min bij gebrek aan occlusie. Het materiaal kan 7* in werking stellen 24 uur per dag, die zeer productieefficiency verbetert.

Toepassing van camera

• De mond en de interne inspectie van de ronde pijp worden vervoerd volgens de manier de mond van de pijp naar beneden onder ogen ziet. Een reeks industriële camera's is geïnstalleerd onder de mond van de pijp met het gebruik van visuele lichtbronnen samenwerken om de beelden van de mond van de pijp en het binnenland voor verwerking te verzamelen.
• Voor de opsporing van de buitenbodem van de cirkelbuis, is een reeks industriële camera's geïnstalleerd op de bovenkant, die samen met de visuele lichtbron wordt gebruikt om beelden van de buitenbodem van de buis voor verwerking te verzamelen.

• Voor de inspectie van het injectiepunt bij de buitenbodem van de ronde buis, is een reeks industriële camera's geïnstalleerd bij de schuin hogere positie op buiten het buislichaam. Met het gebruik van visuele lichtbronnen, worden de kenmerkende beelden van tekorten op het injectiepunt verzameld bij een schuine hoek om het opsporingseffect te bereiken.
• Voor de inspectie van de buitenkant van het ronde pijplichaam, zijn 4 reeksen industriële camera's geïnstalleerd rond het pijplichaam om een inspectie van de 360 graad ringvormige oppervlakte te vormen. Met het gebruik van visuele lichtbronnen, worden de beelden van de buitenkant van het pijplichaam verzameld en door het systeem verwerkt.

Systeemsamenstelling
Elektronisch hardwaredeel

• Het elektronische hardwaredeel omvat industriële camera's, industriële lenzen die, lichtbronnen, trekkers, solenoïdekleppen (afval verwerpen),
• Doos van de systeem de elektrocontrole (verantwoordelijk voor elektro en logicacontrole), drie-kleur alarmlichten, en 21 duimtouch screen.
• De algemene logicacontrole van het systeem wordt gerealiseerd door een spaander van hoge snelheidsfpga, en zijn specifieke functies omvatten:
• Breng de camera teweeg om beelden te nemen
• De stroboscoop van de trekker lichtbron
• Breng de cilinder van de solenoïdeklep teweeg om afvalprodukten buigzaam te verwijderen
• Breng het alarm lichte signaal teweeg
• Softwaredeel

De software is het algemene controleplatform van het materiaal, en zijn specifieke functies zijn als volgt:

• Laat en maak de functie van de systeemopsporing onbruikbaar.
• Aanpassing van de parameters en de precisie van de opsporingsindex.
• Malplaatjebemonstering en opslag, de informatieopslag van de steekproefopsporing en rappel.
• De kaliberbepalingsfunctie van het camerascherm.
• Vertoning de in real time van de productieinformatie (pastarief, totale productie, snelheid, enz.) van het systeem, het historische productieinformatie doorbladeren
• Doorblader, voer en bewaar functies uit.
• Toestemmingsbeheer volgens de login rekening (bijvoorbeeld, maken de algemene verrichtingsgebruikers de toestemmingen van de parameteraanpassing) onbruikbaar.
• De verrichting en de aanpassing van de mechanische gedeelten van het systeem (zoals: het openen van het transmissieapparaat, aanpassing van de tijd van de luchtinjectie van de luchtklep,
• de aanpassing van het alarmsignaal).

De extra functies die Partij A moet toevoegen.
